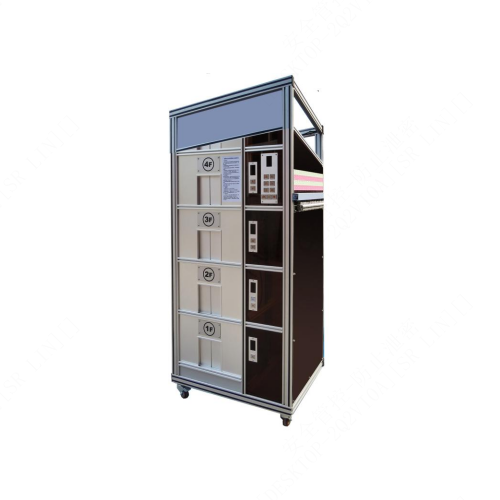

AF121E 4-warstwowy trenażer windowy, szkolenie dydaktyczne, sprzęt zawodowy, sprzęt do szkolenia mechatronicznego 1 Przegląd produktu 1.1 Przegląd Ten sprzęt ma otwartą konstrukcję, próg platformy kabiny ma konstrukcję z podwójnymi drzwiami, przezroczystą konstrukcję, co pozwala wyraźnie obserwować wewnętrzną strukturę windy i umożliwia przeprowadzanie praktycznych ćwiczeń, pozwala studentom wizualnie i dogłębnie zrozumieć i opanować podstawową konstrukcję i zasadę ruchu windy, opracować teorię nauczania wklejania windy i uniknąć niepewności podczas wizyty w oryginalnej windzie, gdy student nie jest w stanie w pełni zrozumieć wewnętrznej struktury i procesu operacyjnego oraz innych rzeczywistych problemów. Konstrukcja tego sprzętu szkoleniowego jest rozsądna, o międzynarodowych wymiarach, może być używana do szkolenia studentów w zakresie umiejętności elektrycznych, technologii instalacji, analizy usterek, a także do prowadzenia szkoleń z zakresu obsługi i projektowania projektów eksperymentów przedmiotowych, podstawowych umiejętności, umiejętności zawodowych i zintegrowanych umiejętności elektrycznych i innych pokrewnych kierunków. 1.2 Charakterystyka 1) Zastosowano przemysłową aluminiową ramę, przezroczystą konstrukcję, otwarty interfejs, składającą się z oryginalnego komponentu windy. Aby zapewnić wygodne przemieszczanie, urządzenie jest wyposażone w ciężkie, uniwersalne koło z hamulcem. 2) Struktura mechaniczna i forma systemu są podobne do windy, co pozwala na przeprowadzenie eksperymentu symulacyjnego, takiego samego jak w przypadku rzeczywistego działania windy. Uczeń może poczuć prawdziwą obsługę. 3) Przełącznik drzwi automatycznych dostosowuje silnik przekładniowy, uczeń może opanować charakterystykę funkcji każdego komponentu, co może przyczynić się do systematycznego zrozumienia każdego komponentu. 4) Może dostarczać sygnał detekcji, siłownik sterujący i urządzenie wyświetlające, realizując modernizację sterowania windą różnego rodzaju. Sygnał detekcji można podzielić na sygnał wychodzący, sygnał wyboru wewnętrznego, sygnał platformy, sygnał wykrywania lokalizacji, sygnał lokalizacji otwarcia i zamknięcia drzwi progu platformy kabiny, sygnał zabezpieczenia przed przytrzaśnięciem progu platformy kabiny, sygnał zabezpieczenia krańcowego góra/dół itp. Próg platformy kabiny windy może działać w górę i w dół, drzwi progu platformy kabiny mają funkcję wyłącznika krańcowego i inne funkcje. Wyświetla wyświetlacz piętra, kierunek ruchu i odpowiedź sygnału wyboru wychodzącego/wewnętrznego położenia progu platformy kabiny na każdym piętrze. 5) Sterowanie elektryczne składa się ze sterownika Siemens S7-200PLC, przetwornika Siemens, wolnoobrotowego silnika synchronicznego o stałym magnetyzmie, dekodera i innych powiązanych komponentów. 2. Parametry wydajności: Wymiary graniczne: 900×600×1500 mm (dł. × szer. × wys.) Całkowita moc maszyny: <1 kVA Zasilanie: jednofazowe, trójprzewodowe, AC220 ± 10%, 50 Hz ± 10% Środowisko pracy: -10°C ～ 40°C, Wilgotność względna: 20% ～ 90% (bez kondensacji) Warunki pracy 3 Zawartość produktu Ta winda posiada przezroczystą, otwartą konstrukcję, obejmującą część maszynowni, część szybu, część korytarza, część progu peronu, część drzwi przystankowych i część ramy. 1) Część maszynowni W tym silnik trakcyjny, wyłącznik krańcowy, zacisk sygnału sterującego i zaciski zasilania itp. 2) Część szybu W tym szyna prowadząca, przeciwwaga, wyłącznik krańcowy, zderzak, zawieszenie i napinacz pasa synchronicznego, linka jezdna itp. 3) Część korytarza Zewnętrzny przycisk wywołania na korytarzu, blok wyświetlacza kierunku pracy windy piętrowej 4) Część progu peronu kabiny W tym próg peronu kabiny, mechanizm drzwi przystankowych, mechanizm orientacji prowadzącej, wewnętrzny przycisk wyboru, blok wyświetlacza podłogi i kierunku, oświetlenie progu peronu kabiny i urządzenie wentylacyjne itp. 5) Część drzwi przystankowych Każda kondygnacja jest wyposażona w podwójne drzwi przystankowe, które są wyposażone w mechanizm łączący drzwi progu peronu kabiny z drzwiami przystankowymi, tworząc jeden mechanizm napędowy. 6) Część ramy Jako ramę zastosowano profil aluminiowy, lewa i prawa strona są wykonane z przezroczystego szkła organicznego, mają dwa stałe koła napinające i margines stopy.
