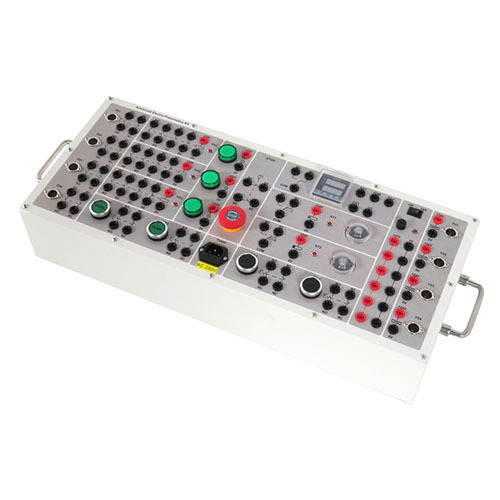

AFM044 Zaawansowany zestaw do elektro-pneumatyki – trenażer pneumatyczny, sprzęt edukacyjny i dydaktycznyI. Przegląd produktu
1.1 Opis produktu
Urządzenie składa się z przekaźnika pomocniczego, obciążenia w postaci lampki sygnalizacyjnej 24 V, wyłącznika awaryjnego, licznika, układu opóźnionego załączania, układu opóźnionego wyłączania, wyjścia zasilania 24 V, cewki elektromagnetycznej, cewki wyłącznika krańcowego, przycisków samopodtrzymujących i samoresetujących itp. Jest ono przystosowane do przeprowadzania eksperymentów z wykorzystaniem innego sprzętu i pomaga użytkownikom w zrozumieniu zasad działania urządzeń elektrycznych.
1.2 Cechy produktu
1. Wysoka niezawodność i trwałość.
2. Odporność na przeciążenia (należy unikać pracy w warunkach przeciążenia).
3. Wiele konfiguracji umożliwiających dostosowanie do różnych wymagań obwodów.
4. Wysoka izolacja zapewniająca bezpieczeństwo obwodu.
5. Szybki czas reakcji minimalizujący opóźnienia w sterowaniu.
6. Łatwa obsługa i szybka reakcja na polecenia.
7. Stabilna konstrukcja, przystosowana do pracy w warunkach częstej eksploatacji.
8. Niskie zużycie energii, umożliwiające długotrwałą pracę ciągłą.
9. Wysoka precyzja zliczania, odpowiednia do zastosowań wymagających dokładnego sterowania.
10. Wiele trybów zliczania, pozwalających dostosować działanie do różnych potrzeb pomiarowych.
11. Precyzyjna kontrola opóźnień, odpowiednia do systemów sterowania automatycznego.
12. Wiele ustawień opóźnień, umożliwiających dostosowanie do różnych wymagań aplikacyjnych.
13. Łatwa obsługa i wygodne ustawianie parametrów opóźnienia.
14. Wysoka stabilność działania, odpowiednia do pracy z różnorodnymi obciążeniami.
II. Parametry użytkowe
2.1 Parametry techniczne
Zasilanie wejściowe: Jednofazowe, trójprzewodowe, AC 220 V, 50 Hz
2.2 Wymiary i masa
Wymiary: 800 mm × 280 mm × 190 mm
Masa: <50 kg
III. Nazwy podzespołów produktu i opis ich funkcji
3.1 Główne elementy produktu
Nr Nazwa
1 Zacisk wyłącznika krańcowego
2 Przekaźnik pomocniczy
3 Obciążenie w postaci lampki sygnalizacyjnej 24 V
4 Wyłącznik awaryjny (STOP)
5 Licznik
6 Wyjście zasilania 24 V
7 Cewka elektrozaworu
8 Przycisk monostabilny (samopowrotny)
9 Interfejs zasilania
10 Przycisk bistabilny (samopodtrzymujący)
11 Wyłącznik z opóźnieniem wyłączenia
12 Wyłącznik z opóźnieniem załączenia
3.2 Akcesoria do produktu
Nr Nazwa
1 Czujnik zbliżeniowy indukcyjny
2 Czujnik zbliżeniowy pojemnościowy
3 Jednokierunkowy zawór dławiąco-zwrotny (sterowany pilotem)
4 Trójżyłowa wtyczka zasilająca (typ brytyjski)
5 Przewód pneumatyczny
6 Nożyce do przewodów pneumatycznych
7 Zaślepka przewodu pneumatycznego
8 Złączka prosta
9 Złączka pneumatyczna typu T
10 Przewód elektryczny 4 mm (czerwony)
11 Przewód elektryczny 4 mm (czarny)
12 Bezpiecznik
13 Gniazdo DIN (3-pinowe)
14 Gniazdo DIN (4-pinowe)
15 Pamięć USB (pendrive)
IV. Lista elementów zestawu
Nr Nazwa Ilość
1 Zacisk wyłącznika krańcowego 4
2 Przekaźnik pomocniczy 3
3 Przycisk monostabilny (samopowrotny) 2
4 Przycisk bistabilny (samopodtrzymujący) 2
5 Obciążenie w postaci lampki sygnalizacyjnej 24 V 3
6 Wyłącznik awaryjny (STOP) 1
7 Licznik 1
8 Wyłącznik z opóźnieniem załączenia 1
9 Wyłącznik z opóźnieniem wyłączenia 1
10 Wyjście zasilania 24 V 6
11 Cewka elektrozaworu 4
12 Grupa elektrozaworów 1
13 Czujnik zbliżeniowy indukcyjny 1
14 Czujnik zbliżeniowy pojemnościowy 1
15 Jednokierunkowy zawór dławiąco-zwrotny (sterowany pilotem) 2
16 Trójżyłowa wtyczka zasilająca (typ brytyjski) 1
17 Przewód pneumatyczny 50 m
18 Nożyce do przewodów pneumatycznych 1
19 Zaślepka przewodu pneumatycznego 10
20 Złączka prosta do przewodów pneumatycznych 5
21 Złączka pneumatyczna typu T 5
22 Przewód elektryczny 4 mm (czerwony) 20
23 Przewód elektryczny 4 mm (czarny) 20
24 Bezpiecznik 5
25 Gniazdo DIN (3-pinowe) 4
26 Gniazdo DIN (4-pinowe) 4
27 Pamięć USB (pendrive) 1
V. Lista eksperymentów
Eksperyment 1 Test przekaźnika pośredniego
Eksperyment 2 Test opóźnionego połączenia
Eksperyment 3 Test opóźnionego rozłączenia
Eksperyment 4 Eksperyment testowy sprzętu
