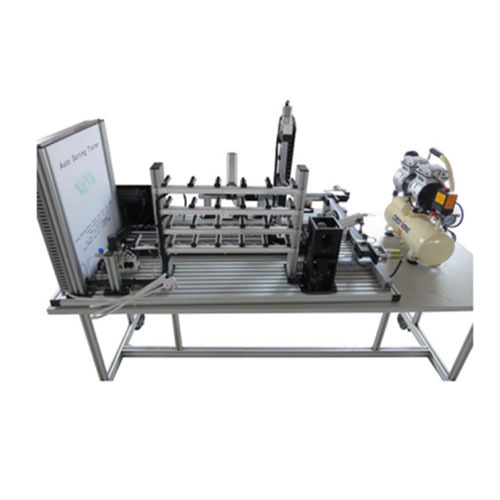

AFM004 Zestaw szkoleniowy do mechatroniki systemów automatycznego składowania palet – sprzęt edukacyjny i do kształcenia zawodowego1 Przegląd produktu
1.1 Profil
Ten sprzęt szkoleniowy składa się głównie z różnego rodzaju czujników przemysłowych, pneumatycznej jednostki sterującej, przełączników elektrycznych, programowalnego sterownika logicznego PLC, interfejsu człowiek-maszyna (HMI) itp., zespołu przenośnika taśmowego, modułu pojemnika, modułu próżniowego, modułu obsługi, modułu obsługi manipulatora trójosiowego, modułu pamięci masowej trójwymiarowej oraz jednostki z ekranem dotykowym, składającej się ze stanowisk roboczych, takich jak platforma mechaniczna do integracji mechanicznej i elektrycznej. Poprzez odpowiednie doświadczenie można zapoznać się z charakterystyką działania pneumatycznego układu siłowników, opartego na systemie sterowania ruchem Siemens 200 PLC, ekranie dotykowym i metodzie komunikacji PLC itp., co pozwala studentom zdobyć odpowiednią wiedzę i umiejętności, odpowiednie dla wyższych uczelni zawodowych, średnich szkół zawodowych oraz egzaminów z zakresu nauczania i doskonalenia zawodowego w szkołach zawodowych.
1.2 Cechy
(1) Urządzenie szkoleniowe wykorzystujące aluminiowe konstrukcje podłoża, platformę szkoleniową, konstrukcję firmy. Moduły siłowników na podłożu, łatwe w użyciu i odporne na uszkodzenia.
(2) Urządzenie szkoleniowe i jednostka sterująca PLC wykorzystują model panelu, system wtyczki zasilania z zabezpieczeniem, a połączenie urządzenia szkoleniowego jest bezpieczne i niezawodne.
(3) Urządzenie szkoleniowe integruje technologię mechaniczną (w tym pneumatyczną), technologię czujników, sterowanie PLC i technologię sieci komunikacyjnej, odzwierciedlając cechy nowoczesnego procesu produkcyjnego. Zintegrowana konstrukcja z otwartym i demontowalnym typem umożliwia łatwą wymianę modułu, zgodnie z zasadą działania produkcyjnego, a także integruje funkcję uczenia się w celu określenia zawartości modułu, ułatwiając wybór wymaganego modułu podczas nauki lub wyścigu.
(4) Moduł szkoleniowy stacji master-slave urządzenia egzaminacyjnego z terminalami wejść/wyjść PLC jest połączony poprzez rząd terminali z każdym przełącznikiem sterującym, fotoelektrycznym, czujnikami i elementami wskaźnikowymi.
2 Parametry techniczne
(1) Zasilanie wejściowe: Układ jednofazowy trójprzewodowy, 220 V ± 10%, 50 Hz
(2) Wymiary gabarytowe: 1250 mm × 750 mm × 800 mm
(3) Moc urządzenia: < 1,5 kVA
(4) Masa: < 150 kg
(5) Warunki pracy: temperatura -10°C ~ +40°C, wilgotność względna < 85% (przy 25°C)
3 Budowa produktu
3.1 Moduł zasilania wejściowego
Zacisk zasilania wejściowego umieszczony jest w strefie elektrycznej stołu szkoleniowego; połączenie realizowane jest za pomocą wtyczki, a główne zasilanie systemu sterowania zabezpieczone jest wyłącznikiem różnicowoprądowym (RCCB).
3.2 Stół szkoleniowy
Stół szkoleniowy posiada panel bazowy wykonany z aluminium, umożliwiający przeprowadzanie eksperymentów na płaskiej powierzchni roboczej; konstrukcja urządzenia charakteryzuje się wysoką jakością wykonania oraz estetycznym wyglądem.
3.3 Cechy szczegółowe: Zasilanie: 230 V; Liczba komór magazynowych: 32; Liczba punktów przyłączeniowych: 8; Panel dotykowy; Ciśnienie robocze: 6 bar; Regulatory osi: 2 regulatory serwoosiowe; System: Pozycjonowanie kartezjańskie; Funkcje dodatkowe: 8-portowy przełącznik do połączeń przemysłowego Ethernetu, montaż na module taśmociągu, sterownik PLC do sterowania taśmociągiem, komunikacja Ethernet, czujniki RFID, konsola sterownicza z panelem dotykowym i przyciskiem zatrzymania awaryjnego; Kartezjański system pozycjonowania składający się z: 2 osi liniowych typu serwo, 1 osi liniowej pneumatycznej, 1 osi obrotowej pneumatycznej, 1 chwytaka pneumatycznego; Wszystkie niezbędne kable programistyczne do połączenia komputera PC z urządzeniem; Wszystkie niezbędne kable komunikacyjne do połączeń między urządzeniami (protokoły komunikacyjne); Szkolenie z zakresu obsługi urządzenia w kontekście koncepcji Przemysłu 4.0; Instrukcje obsługi i konserwacji; W zestawie szkolenie z zakresu użytkowania i obsługi urządzenia.
