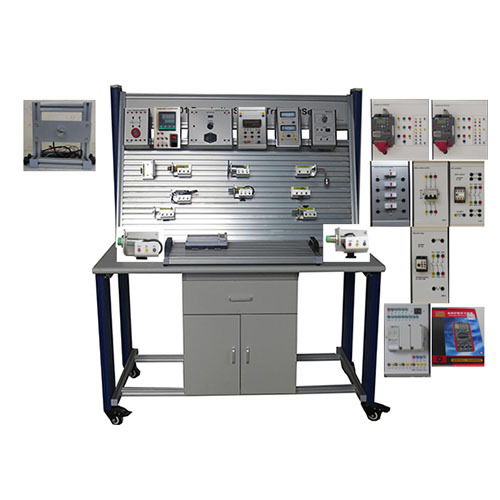

AFM002 Dydaktyczne stanowisko do automatyzacji z czujnikami – trenażer mechatroniczny, sprzęt edukacyjny i szkoleniowy do kształcenia zawodowego1.1 Przegląd
Niniejsze stanowisko szkoleniowe zawiera szeroki wachlarz czujników, sterowników PLC, przemienników częstotliwości oraz innych podzespołów. Poprzez realizację odpowiednich ćwiczeń praktycznych możliwe jest zgłębianie zasad działania czujników oraz sterowania silnikami, a także rozwijanie u studentów i uczniów stosownej wiedzy i umiejętności. Urządzenie to jest dedykowane dla wyższych szkół zawodowych, szkół technicznych oraz średnich szkół zawodowych, służąc do celów dydaktycznych oraz oceny umiejętności praktycznych w pokrewnych kierunkach kształcenia.
1.2 Cechy charakterystyczne
(1) Konstrukcja stanowiska szkoleniowego opiera się na ramie z profili aluminiowych, a moduł zasilający jest w pełni zintegrowany i zainstalowany wewnątrz urządzenia.
(2) Moduły obwodów funkcjonalnych (tzw. „skrzynki wiszące”) są w pełni skompletowane i mogą być dowolnie łączone w celu realizacji programu szkoleniowego z zakresu różnych przedmiotów.
(3) Poszczególne moduły mogą być elastycznie dodawane do zestawu ćwiczeń lub z niego usuwane, co pozwala na dostosowanie zakresu szkolenia do indywidualnych potrzeb różnych użytkowników.
(4) Urządzenie wyposażone jest w rozbudowany system zabezpieczeń, gwarantujący wysoki poziom bezpieczeństwa pracy.
2 Parametry techniczne
(1) Zasilanie wejściowe: jednofazowe AC 220 V ± 10%, 60 Hz
(2) Wymiary gabarytowe: 1200 mm × 700 mm × 1800 mm
(3) Moc całkowita: 0,5 kVA
(4) Masa: < 260 kg
(5) Warunki pracy:
Temperatura otoczenia: -10°C – +40°C
Wilgotność względna: < 85% (przy 25°C)
3 Skład produktu
3.1 Platforma
Urządzenie szkoleniowe wykorzystuje ramową konstrukcję opartą na aluminiowych kolumnach, co zapewnia bezpieczeństwo i wygodę użytkowania oraz wysoką odporność na uszkodzenia.
3.2 Główne moduły i urządzenia eksperymentalne
(1) 1 moduł zasilania (w obudowie wiszącej)
(2) 1 moduł przycisku awaryjnego (w obudowie wiszącej)
(3) Moduł wyłącznika obwodu
(4) 1 moduł bezpiecznika
(5) 1 regulator temperatury
(6) Czujniki indukcyjne
(7) Czujniki pojemnościowe
(8) 1 moduł przekaźnika termicznego
(9) 1 moduł stycznika
(10) 1 moduł falownika
(11) 1 moduł soft-startera (układu łagodnego rozruchu)
(12) 1 moduł sterownika PLC
(13) 1 multimetr
(14) 1 enkoder
(15) 1 moduł tachometru
(16) 1 czujnik magnetyczny
(17) 1 czujnik fotoelektryczny
(18) 1 czujnik ultradźwiękowy
(19) 1 czujnik temperatury PT100
(20) 1 moduł wyświetlacza temperatury
(21) 1 siłownik (z czujnikiem magnetycznym)
(22) 1 moduł woltomierza
(23) 1 moduł: lampa i wentylator
(24) 30 sztuk bezpiecznych przewodów połączeniowych (4 mm)
(25) Silnik trójfazowy
2. Projekt szkoleniowy z zakresu zastosowania falowników:
Eksperyment z ustawianiem parametrów falownika
Eksperyment z regulacją prędkości silnika za pomocą falownika (ustawianie częstotliwości)
Eksperyment z analogowym sterowaniem prędkością silnika przez falownik
Eksperyment z segmentowym sterowaniem prędkością silnika przez falownik
Eksperyment ze sterowaniem komunikacyjnym falownika
3. Projekt szkoleniowy z zakresu sterowania soft-starterami:
Eksperyment z ustawianiem i regulacją parametrów soft-startera
Test obwodu sterowania rozruchem soft-startera
Eksperyment ze sterowaniem komunikacyjnym soft-startera
4. Projekt szkoleniowy z zakresu sterowania PLC:
Obwód sterowania silnikiem w trybie impulsowym (jog) za pomocą PLC
Eksperyment z obwodem sterowania silnikiem z samopodtrzymaniem za pomocą PLC
Eksperyment z obwodem sterowania silnikiem z opóźnionym rozruchem za pomocą PLC
Eksperyment z analogowym sterowaniem prędkością silnika przez falownik za pomocą PLC
Eksperyment z wielostopniowym sterowaniem prędkością silnika przez falownik za pomocą PLC
5. Projekt szkoleniowy z zakresu czujników:
Szkolenie z zakresu czujników indukcyjnych
Szkolenie z zakresu czujników pojemnościowych
Szkolenie z zakresu enkoderów
Szkolenie z zakresu czujników magnetycznych
Szkolenie z zakresu czujników fotoelektrycznych
Szkolenie z zakresu czujników ultradźwiękowych
Szkolenie z zakresu czujników temperatury PT100
Szkolenie z zakresu obsługi siłowników (z czujnikami magnetycznymi)
