Moment zginający w ramie, sprzęt dydaktyczny, sprzęt treningowy

AFME026 Moment zginający w ramie, sprzęt dydaktyczny, sprzęt treningowy
I. Przegląd
Niniejszy sprzęt jest przeznaczony dla wydziału inżynierii mechanicznej lub wydziału inżynierii mechanicznej na uniwersytecie, a także dla kierunków takich jak mechanika teoretyczna i stosowana, mechanika techniczna, mechanika brył stałych oraz innych kierunków pokrewnych.

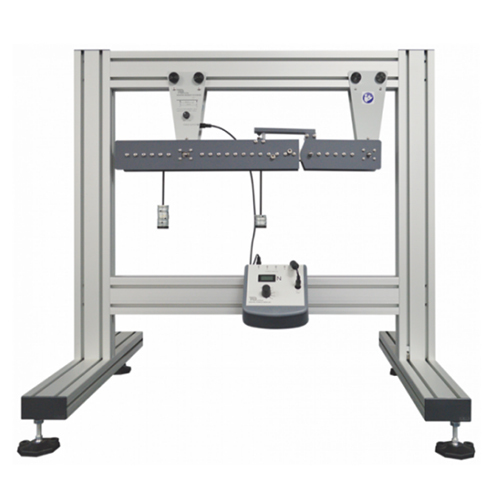

Sprzęt umożliwia pomiar odkształceń, a tym samym momentu zginającego wzdłuż pionowych i poziomych elementów prostokątnej ramy portalowej. Przeznaczony jest do stosowania z uniwersalną ramą konstrukcyjną (dostarczaną oddzielnie).
Temperometry są zamocowane w równych odstępach wzdłuż elementów ramy – 8 na elemencie poziomym i 4 na każdym elemencie pionowym. Oba pionowe ramiona ramy można zamocować do uniwersalnej ramy konstrukcyjnej. Obciążenia można przykładać do elementów poziomych i/lub pionowych i/lub do zdejmowalnego ramienia momentu ramy. Odkształcenia ramy można mierzyć za pomocą wskaźnika odkształceń. Moment zginający na każdym tensometrze można obliczyć na podstawie odkształcenia i porównać z wartością teoretyczną.
Dołączona jest również instrukcja obsługi.

II. Dane techniczne
Konstrukcja: aluminium
Dno z regulowaną gumą do regulacji wysokości.
Całkowita masa poniżej 200 kg.
Środowisko pracy: -10℃~40℃, wilgotność <85%
III. Typowe eksperymenty
Zależność między zmierzonym odkształceniem a momentem zginającym.
Zginanie sprężyste ram portalowych i liniowa zależność między momentami zginającymi w ramie a obciążeniem.
Momenty zginające dla momentów wewnętrznych i zewnętrznych na elementach pionowych
Porównanie konstrukcji idealnych i nieidealnych
