AFF176 Pompa odśrodkowa, sprzęt do eksperymentów inżynieryjnych, sprzęt dydaktyczny, sprzęt do szkolenia zawodowego
I. Przegląd produktu
1.1 Przegląd

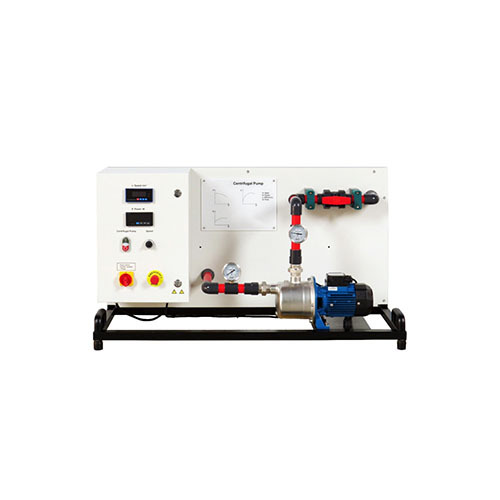

Pompy odśrodkowe to turbiny służące do transportu cieczy. Urządzenie AFF176 może być używane do badania pomp odśrodkowych i rejestrowania typowych charakterystyk pomp.
Urządzenie eksperymentalne składa się z samozasysającej pompy odśrodkowej, zaworu kulowego po stronie wylotowej oraz manometrów po stronie wlotowej i wylotowej. Napędzane jest silnikiem asynchronicznym. Prędkość obrotową można regulować bezstopniowo za pomocą przetwornicy częstotliwości. Zawór kulowy służy do regulacji wysokości podnoszenia.
W eksperymencie badane są charakterystyki pracy pompy w funkcji natężenia przepływu i są one wyświetlane w postaci krzywej charakterystycznej. Prędkość obrotowa i moc silnika są wyświetlane cyfrowo. Ciśnienia po stronie wlotowej i wylotowej są wyświetlane na dwóch manometrach.
Urządzenie eksperymentalne można łatwo i bezpiecznie umieścić na powierzchni roboczej modułu bazowego. Pompa pobiera wodę ze zbiornika znajdującego się w module bazowym. Natężenie przepływu jest określane na podstawie przepływu powrotnego do zbiornika pomiarowego znajdującego się w module bazowym.
1.2 Cechy
1. Produkt ma piękny wygląd i jest trwały.
2. Produkt charakteryzuje się doskonałą wydajnością elektryczną i bezpieczeństwem elektrycznym, zapewniając pełne bezpieczeństwo użytkownika.
3. Produkt ma modułową konstrukcję i może być używany w połączeniu z modułami eksperymentalnymi z tej samej serii.
4. Produkt ma prostą konstrukcję, zasada działania jest przejrzysta i łatwa do zrozumienia, a uczniowie mogą łatwo przyswoić odpowiednią wiedzę.
II. Parametry wydajnościowe
2.1 Parametry techniczne
Parametry zasilania: AC 230 V 50 Hz
Pompa odśrodkowa, samozasysająca
Maksymalny przepływ: 3000 l/h
Maksymalna wysokość podnoszenia: 36,9 m
Silnik asynchroniczny
Moc znamionowa: ok. 370 W
Zakres pomiarowy:
Ciśnienie (wylot): -1...5 bar
Ciśnienie (wlot): -1...1,5 bar
Prędkość: 0...3000 obr./min
Moc: 0...1000 W
2.2 Wymiary i waga
Wymiary: 1100 mm x 640 mm x 600 mm
Waga: ok. 45 kg

III. Lista komponentów
3.1 Część główna
Numer Nazwa
1 Obrotomierz
2 Miernik mocy
3 Wyłącznik zasilania pompy wodnej
4 Potencjometr regulatora prędkości
5 Wyłącznik obciążenia
6 Wyłącznik awaryjny
7 Schemat ideowy
8 Wyłącznik kontroli przepływu
9 Manometr ciśnienia wylotowego
10 Manometr ciśnienia wlotowego
11 Jednofazowa pompa wodna
3.2 Akcesoria
Numer Nazwa
1 Legenda
IV. Lista konfiguracji produktu
Numer Nazwa QYT
1 Obrotomierz 1
2 Miernik mocy 1
3 Wyłącznik zasilania pompy wodnej 1
4 Potencjometr regulatora prędkości 1
5 Wyłącznik obciążenia 1
6 Wyłącznik awaryjny 1
7 Schemat ideowy 1
8 Wyłącznik kontroli przepływu 1
9 Manometr ciśnienia wylotowego 1
10 Manometr ciśnienia wlotowego 1
11 Jednofazowa pompa wodna 1
12 Legenda 2
V. Lista eksperymentów
Eksperyment 1 Metoda pomiaru przepływu pompy
Eksperyment 2 Eksperyment z charakterystyką pracy pompy odśrodkowej
Eksperyment 3 Eksperyment z regulacją prędkości obrotowej pompy odśrodkowej
