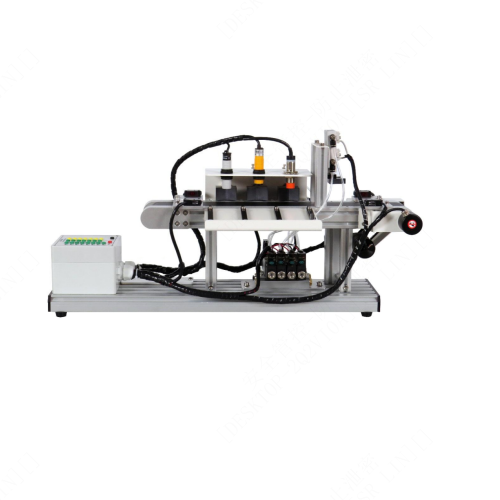

AFM061 Moduł szkoleniowy przenośników taśmowych Szkolenie dydaktyczne Szkolenie techniczne Sprzęt Sprzęt szkoleniowy z mechatroniki 1. Wprowadzenie do produktu 1.1 Opis produktu Moduł przenośnika AFM061 to urządzenie szkoleniowe przeznaczone do nauczania automatyki. Nadaje się zarówno dla studentów, jak i nauczycieli, do wszechstronnego nauczania sterowania PLC, zastosowań czujników, technologii pneumatycznej oraz systemów sortowania materiałów. Symulując sceny z przemysłowej linii montażowej, pomaga użytkownikom opanować podstawowe zasady techniczne sterowania taśmociągami, detekcji materiałów i składowania materiałów klasyfikowanych. Urządzenie składa się z systemu przenośnika taśmowego, siłowników pneumatycznych, wielu typów czujników i elektrycznych interfejsów sterujących oraz realizuje funkcje automatycznego sortowania za pośrednictwem zewnętrznego sterownika PLC i źródła powietrza. Główne funkcje to: wykrywanie materiału za pomocą czujników fotoelektrycznych i czujników zbliżeniowych, sterowanie cylindrem w celu przesuwania różnych bloków materiału do odpowiedniego zasobnika oraz monitorowanie stanu pracy przenośnika taśmowego za pomocą enkoderów. Urządzenie obsługuje łączenie wielu modułów i nadaje się do nauczania i eksperymentów z złożonymi systemami automatyki. 1.2 Cechy produktu 1. Zintegrowany projekt dydaktyczny Przezroczyste zasobniki i wizualne taśmy przenośnikowe intuicyjnie wizualizują proces transportu i sortowania materiałów. Modułowa konstrukcja umożliwia niezależne eksperymenty lub połączenie z innym sprzętem. 2. Współpraca wieloczujnikowa Zintegrowane enkodery pojemnościowe, indukcyjne, fotoelektryczne i obrotowe, umożliwiające realizację różnorodnych scenariuszy detekcji. 3. Wydajne sterowanie pneumatyczne Siłownik dwustronnego działania i siłownik dwuosiowy służą do precyzyjnego sterowania blokowaniem i popychaniem materiału. Wyposażony w 8 zaworów dławiących z regulacją prędkości wylotowej, umożliwiających regulację prędkości ruchu elementów pneumatycznych. 4. Bezpieczny i wygodny Zasilanie niskonapięciowe DC 24 V spełnia standardy bezpieczeństwa obowiązujące w nauczaniu. Standardowy interfejs z zaciskami 2 mm, kompatybilny z popularnymi sterownikami PLC. 2. Dane techniczne Podstawowe parametry techniczne Napięcie zasilania DC 24 V Ciśnienie źródła powietrza 0,4 MPa~0,6 MPa (wymagana zewnętrzna pompa powietrza) Parametry wyglądu urządzenia Wymiary 670 mm*420 mm*335 mm Waga ≤20 kg 3. Nazwy komponentów produktu i wprowadzenie do funkcji 3.1 Korpus główny produktu NR Nazwa Ilość 1 Skrzynka przyłączeniowa 1 2 Taśmociąg 1 3 Siłownik 3 4 Czujnik pojemnościowy 1 5 Czujnik fotoelektryczny 1 6 Czujnik indukcyjny 1 7 Czujnik bariery 2 8 Enkoder 1 9 Silnik przekładniowy 1 10 Zawór elektromagnetyczny 4 11 Wlot powietrza 1 3.2 Akcesoria produktu Nr Nazwa Ilość 1 Blok materiałów 9 2 Kabel elektryczny bezpieczeństwa 2 mm (żółty, 100 cm) 7 3 Kabel elektryczny bezpieczeństwa 2 mm (zielony, 100 cm) 15 4 Kabel elektryczny bezpieczeństwa 2 mm (czerwony, 100 cm) 1 5 Kabel elektryczny bezpieczeństwa 2 mm (czarny, 100 cm) 1 6 Dysk U 1 7 Przewód powietrza (3 m) 1 8 Przewód połączeniowy 25-żyłowy 1 4. Lista eksperymentów edukacyjnych dotyczących produktu (1) Podstawowa obsługa i użytkowanie sprzętu 2. Dane techniczne Podstawowe parametry techniczne Napięcie zasilania 24 V DC Ciśnienie powietrza 0,4 MPa–0,6 MPa (wymagana zewnętrzna pompa powietrza) Parametry wyglądu urządzenia Wymiary 670 mm*420 mm*335 mm Waga ≤20 kg 3. Nazwy komponentów produktu i wprowadzenie do funkcji 3.1 Korpus główny produktu NR Nazwa Ilość 1 Skrzynka przyłączeniowa 1 2 Taśmociąg 1 3 Siłownik 3 4 Czujnik pojemnościowy 1 5 Czujnik fotoelektryczny 1 6 Czujnik indukcyjny 1 7 Czujnik bariery 2 8 Enkoder 1 9 Silnik przekładniowy 1 10 Zawór elektromagnetyczny 4 11 Wlot powietrza 1 3.2 Akcesoria produktu Nr Nazwa Ilość 1 Blok materiałów 9 2 Kabel elektryczny bezpieczeństwa 2 mm (żółty, 100 cm) 7 3 Kabel elektryczny bezpieczeństwa 2 mm (zielony, 100 cm) 15 4 Kabel elektryczny bezpieczeństwa 2 mm (czerwony, 100 cm) 1 5 Kabel elektryczny bezpieczeństwa 2 mm (czarny, 100 cm) 1 6 Dysk U 1 7 Przewód powietrza (3 m) 1 8 Przewód połączeniowy 25-żyłowy 1 4. Lista eksperymentów edukacyjnych dotyczących produktu (1) Podstawowa obsługa i użytkowanie sprzętu
