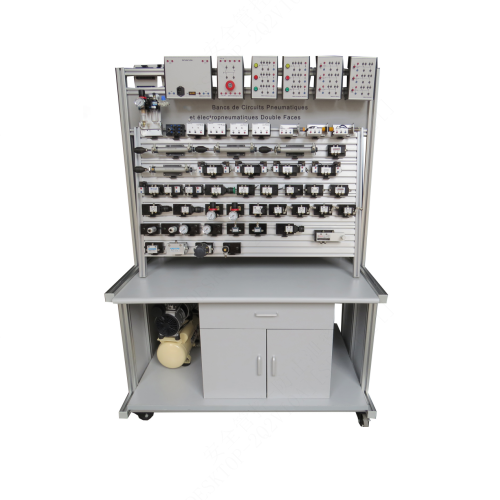

Name: Dwustronny stół warsztatowy elektropneumatyczny do szkoleń dydaktycznych, sprzęt do szkoleń technicznych, trenażer pneumatyczny
Brand: MY SHOP
SKU: AFM062
Availability: InStock
Rating: 5 (1 reviews)

Description

AFM062 Dwustronny stół warsztatowy elektropneumatyczny do szkoleń dydaktycznych, sprzęt do szkoleń technicznych, trenażer pneumatyczny
I. Wprowadzenie
Trener elektropneumatyczny jest przeznaczony do „szkoleń hydraulicznych i pneumatycznych”, spełnia wymagania nowoczesnych przekładni pneumatycznych. Studenci mogą zdobyć podstawową wiedzę z zakresu sterowania obwodami pneumatycznymi oraz ćwiczyć umiejętności praktyczne. Trener pneumatyczny łączy wiedzę z zakresu przekładni elektrycznych i mechanicznych.
Dzięki temu trenażerowi studenci mogą opanować budowę elementów pneumatycznych, teorię sterowania obwodami pneumatycznymi, projektowanie obwodów pneumatycznych oraz umiejętności praktyczne w zakresie obsługi trenażera pneumatycznego.
II. Podstawowa struktura
Stół warsztatowy do eksperymentów ze sterowaniem pneumatycznym, w tym stół warsztatowy, półka do eksperymentów, elementy pneumatyczne itp.
Komponenty pneumatyczne i rzeczywisty sprzęt: filtr powietrza, zawór obniżający ciśnienie, jednostka serwisowa, ręczny zawór kierunkowy, pneumatyczny zawór kierunkowy, zawór uderzeniowy, zawór zwrotny, przepustnica, zawór wydechowy, siłownik jednostronnego działania, siłownik dwustronnego działania itp.

III. Lista komponentów (każda strona dostarcza jeden zestaw poniższych komponentów, podwójne strony *2)
Nr. Nazwa Ilość
1 Stół roboczy 1 szt.
2 Panel aluminiowy 1 szt.
3 Rama do zawieszania elementów elektrycznych 1 szt.
4 Siłownik dwustronnego działania, 20X100 3
5 Siłownik jednostronnego działania, 20X100 1
6 Zawór elektromagnetyczny 5/3 zmiana kierunku (przeciek środkowy) 1
7 Zawór elektromagnetyczny 5/3 zmiana kierunku (zamknięcie środkowe) 1
8 Zawór elektromagnetyczny 5/3 (otwarcie środkowe) 1
9 Podwójny zawór elektromagnetyczny 5/2 do zmiany kierunku 1
6 Pojedynczy zawór elektromagnetyczny 5/3 zmiana kierunku 1
7 Pojedynczy zawór elektryczny 3/2, NIE 1
8 3/2 pojedynczy elektryczny zawór sterujący, NC 1
9 Zawory z grzybkową głowicą 1
10 Zawory przełączające z uchwytem 2
11 3/2 pojedynczy pneumatyczny zawór sterujący 1
12 5/2 pojedynczy pneumatyczny zawór sterujący 1
13 5/2 podwójny pneumatyczny zawór sterujący 1
14 3/2 podwójny pneumatyczny zawór sterujący 1
15 Zespół serwisowy 1
16 zawór zwrotny 2
17 Manometr 2
18 zawór zwrotny z otworem powrotnym 2
19 Zawór obrotowy 2
20 zawór redukcyjny 2
21 zawór ręczny 3/2 1
23 Zawór 3/2 skoku 4
24 Zawór 3/2 typu przyciskowego 1
25 Zawór opóźniający 1
26 Zawór sekwencyjny 1
27 Zawór wahadłowy z zasuwą 1
28 Zawór podwójnego ciśnienia 1
29 Zawór szybkiego spustu 1
30 Rura pneumatyczna, Ф4 60 metrów
31 Złącze krzyżowe 4
32 Złącze T 6
33 Średnica zmiany, Ф6-Ф4 2
34 Jednostka napędowa 1
35 Jednostka przycisku 2
36 Jednostka przekaźnika pośredniego 2
37 Pneumatyczne źródło powietrza przypisz część 1
38 Mikroprzełącznik (lewy) 2
39 Mikroprzełącznik (prawy) 2
40 Przewód elektryczny, czerwony 20
41 Przewód elektryczny, czarny 20
42 Przewód elektryczny, żółty 20
43 TAŚMA USZCZELNIAJĄCA GWINT 50 metrów
44 Pompa powietrza 1
45 Czujnik indukcyjny 1
46 Czujnik pojemnościowy 1
47 Czujnik fotoelektryczny 1
48 Narzędzia instalacyjne 1
49 Podręcznik szkoleniowy 1
