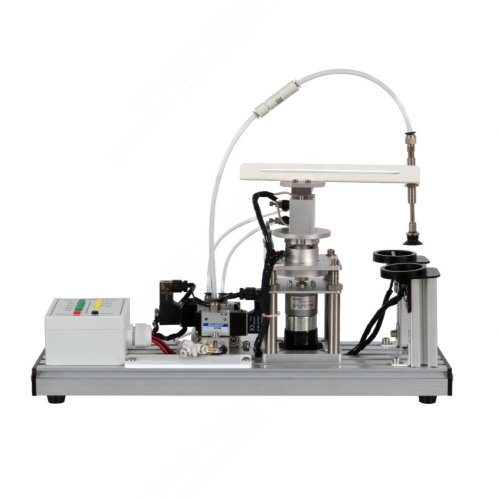

AFM058 Moduł szkoleniowy z zakresu elektrycznego podnoszenia i umieszczania Sprzętu zawodowego Szkolenia techniczne System produktów modułowych 1. Wprowadzenie do produktu 1.1 Opis produktu AFM058 Elektryczny moduł Pick and Place to zautomatyzowane urządzenie do transportu materiałów przeznaczone do celów dydaktycznych, przeznaczone do nauczania mechatroniki, automatyki i innych przedmiotów zawodowych w szkołach zawodowych. Urządzenie to integruje sterowanie elektryczne, technologię pneumatyczną i technologię przekładni mechanicznych, realizując funkcje automatycznego pobierania, przenoszenia i układania materiałów poprzez programowanie PLC, co jest odpowiednie do podstawowego nauczania zautomatyzowanych linii produkcyjnych. Moduł ten wykorzystuje konstrukcję mechatroniczną, składającą się głównie z siłowników elektrycznych, pneumatycznych systemów adsorpcyjnych i jednostek detekcji materiału. Urządzenie wykrywa stan materiału za pomocą mikroprzełączników, napędza ramię robota za pomocą silników redukcyjnych prądu stałego i uzupełnia obsługę materiału za pomocą przyssawek próżniowych. Posiada funkcję blokady stacji, która może symulować logikę sterowania bezpieczeństwem w obiektach przemysłowych i stanowi idealny warsztat szkoleniowy do nauczania automatyki. 1.2 Cechy produktu Integracja wielu technologii: zintegrowany napęd elektryczny, sterowanie pneumatyczne i technologia wykrywania czujników Bezpieczny i niezawodny: zasilanie niskonapięciowe 24 V, zgodne z normami bezpieczeństwa obowiązującymi podczas nauczania Estetyczny wygląd: przezroczysty silos ułatwia obserwację stanu materiału Inteligentne blokowanie: z funkcją wykrywania stanu silosu i blokadą bezpieczeństwa Konstrukcja modułowa: może być używany samodzielnie lub w połączeniu z innymi modułami dydaktycznymi 2. Specyfikacja techniczna Podstawowe parametry techniczne Napięcie zasilania: DC 24 V Ciśnienie źródła powietrza: 0,4 MPa~0,6 MPa (wymagana zewnętrzna pompa powietrza) Parametry wyglądu urządzenia Wymiary: 462 mm*146 mm*295 mm Waga: ≤5 kg 3. Nazwy komponentów produktu i wprowadzenie do funkcji 3.1 Korpus główny produktu Nr Nazwa Ilość 1 Skrzynka przyłączeniowa 1 2 Zawór elektromagnetyczny 2 3 Generator podciśnienia 1 4 Siłownik teleskopowy 1 5 Silnik przekładniowy 1 6 Przyssawka 1 7 Silos 2 3.2 Akcesoria produktu Nr Nazwa Ilość 1 25-żyłowy kabel sygnałowy 1 2 Przewód powietrzny (3 m) 1 3 Blok materiałowy 2 4 Pamięć USB 1 5 2 mm kabel elektryczny bezpieczeństwa (czarny, 100 cm) 1 6 2 mm kabel elektryczny bezpieczeństwa (czerwony, 100 cm) 1 7 2 mm kabel elektryczny bezpieczeństwa (zielony, 100 cm) 6 8 2 mm kabel elektryczny bezpieczeństwa (żółty, 100 cm) 4 4. Lista eksperymentów edukacyjnych dotyczących produktu (1) Podstawowa obsługa i użytkowanie sprzętu
