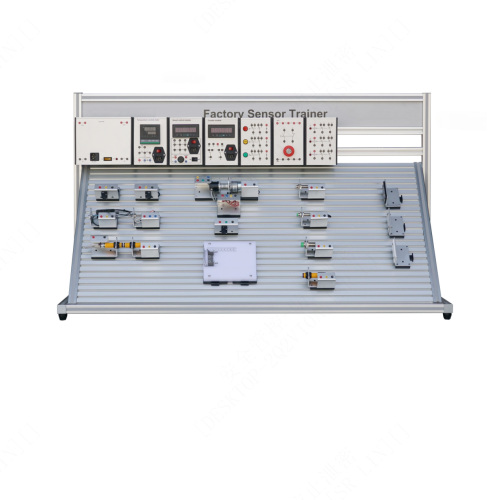

AFM063 Szkolenia dydaktyczne dla trenerów czujników fabrycznych Sprzęt do szkoleń technicznych Sprzęt do szkoleń mechatronicznych I. Przegląd produktu 1.1 Przegląd To urządzenie szkoleniowe to innowacyjny i otwarty system o szerokim zastosowaniu, silnej intuicji, elastycznych metodach, modułowej strukturze i pełnym wykorzystaniu komponentów czujnikowych faktycznie stosowanych w różnych aspektach produkcji przemysłowej. W trakcie szkolenia zrozumiem i zrozumiem rzeczywistą sytuację testowania i kontroli we współczesnej produkcji. Poprzez naukę i rzeczywisty montaż, rozwój i projektowanie opanuję technologię zastosowań różnych aspektów technologii czujnikowej. Działając samodzielnie, będę mógł identyfikować problemy, rozwiązywać je i zdobywać więcej praktyki. Wiedza, otwieranie myślenia, doskonalenie umiejętności praktycznych i praktycznych umiejętności obsługi, rozwijanie odpowiedniej wiedzy i umiejętności uczniów, nadaje się do nauczania i oceny umiejętności w pokrewnych kierunkach w wyższych szkołach zawodowych, szkołach zawodowych, średnich szkołach zawodowych i technikach. Ten system szkoleniowy jest odpowiedni nie tylko dla uczniów szkół, ale także dla personelu technicznego w dziedzinie elektrotechniki przemysłowej, mechatroniki, instalacji urządzeń mechanicznych i elektrycznych, energetyki, instalacji urządzeń elektronicznych, automatyki, technologii regulacji i sterowania itp. Szkolenie inżynierów, inżynierów elektryków w zakresie procesów i zarządzania procesami itp. jest również możliwe. 1.2 Cechy (1) Platforma treningowa wykorzystuje konstrukcję ramy z profili aluminiowych, a platforma treningowo-operacyjna zbudowana jest na podłożu ze stopu aluminium. Na podłożu umieszczone są różne moduły czujników, co ułatwia ich użytkowanie. (2) Dostępne są kompletne typy czujników, które można łączyć na wiele sposobów. (3) Cała konstrukcja jest otwarta i demontowalna, co umożliwia łatwą wymianę modułów. Zawartość modułów została ustalona zgodnie z zasadą posiadania funkcji produkcyjnych i zintegrowanych funkcji edukacyjnych, dzięki czemu wymagany moduł może być łatwo wybrany podczas nauki lub zawodów. (4) Urządzenie do oceny treningu jest elementem niskonapięciowym i jest bezpieczne w użyciu. II. Parametry techniczne (1) Zasilanie wejściowe: jednofazowe, trójprzewodowe 220 V ± 10% 50 Hz (2) Wymiary: 1310 mm x 420 mm x 770 mm (3) Całkowita moc: <1,5 kVA (4) Waga: <100 kg (5) Warunki pracy: temperatura otoczenia -10°C ～ +40°C, wilgotność względna <85% (25°C) III. Skład produktu 3.1 Wielofunkcyjny zestaw do zawieszania Wyposażony w zestaw do zawieszania przycisku zatrzymania awaryjnego, zestaw do zawieszania przycisku, zestaw do zawieszania przekaźnika, zestaw do zawieszania licznika, zestaw do zawieszania obrotomierza, zestaw do zawieszania termostatu oraz zestaw do zawieszania zasilacza DC 24 V. 3.2 Urządzenia pomocnicze 1. Zestaw do zasilania 24 V DC 24 V 2. Regulator temperatury, wyświetlacz czujnika temperatury 3. Zestaw do zawieszania prędkości, używany z enkoderem do wyświetlania prędkości silnika DC 4. Zestaw do zawieszania licznika do użytku z czujnikiem kurtyny świetlnej 5. Zestaw do zawieszania przycisków 6. Wyłącznik awaryjny Przycisk zatrzymania awaryjnego to urządzenie, które umożliwia szybkie naciśnięcie tego przycisku w celu zapewnienia bezpieczeństwa w sytuacji awaryjnej. 7. Obudowa przekaźnika. Przekaźniki są zazwyczaj używane do przesyłania sygnałów i sterowania wieloma obwodami jednocześnie. 8. Czujnik fotoelektryczny (typ przelotowy) 9. Czujnik światłowodowy 10. Czujnik fotoelektryczny (typ przelotowy z odbiciem rozproszonym) 11. Czujnik temperatury 12. Czujnik enkodera, silnik prądu stałego, czujnik kratowy 13. Czujnik fotoelektryczny 14. Płytka doświadczalna 15. Wyłącznik zbliżeniowy 16. Wyłącznik zbliżeniowy 17. Wyłącznik fotoelektryczny 18. Reflektor IV. Potrafi ukończyć materiał szkoleniowy 4.1. Eksperymenty z charakterystykami przełączania różnych czujników 4.2. Eksperymenty z indukcją różnych czujników do różnych obiektów 4.3. Eksperyment z pomiarem prędkości silnika na podstawie różnych czujników 4.4. Eksperyment z regulatorem temperatury 4.5. Eksperyment z odległością detekcji czujnika światłowodowego 4.6. Eksperyment z czujnikiem przelotowym
