1. Wprowadzenie do sprzętu
1.1 Przegląd

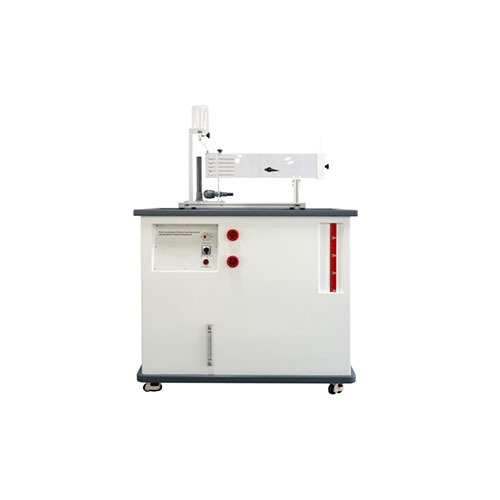

Sprzęt laboratoryjny do nauki dynamiki płynów w kanale do wizualizacji przepływu może być używany do wizualizacji przepływu wokół holowanego ciała i zjawiska przepływu w otwartym kanale, w tym:
(1) Holowany obiekt lub przelew jest zamocowany w zbiorniku z wodą doświadczalną, a linie prądu można uwidocznić poprzez wstrzyknięcie środka kontrastowego;
(2) Zbiornik z wodą doświadczalną jest wykonany z przezroczystego materiału, dzięki czemu można łatwo obserwować powstawanie linii prądu i wirów;
(3) Poziom wody w zbiorniku z wodą doświadczalną można regulować za pomocą śluzy na wlocie i przelewu na wylocie;
(4) Do eksperymentów dostępne są dwa przelewy i cztery różne holowane obiekty;
(5) Prostownik zapewnia równomierny przepływ wody bez wirów;
(6) Jednostkę doświadczalną można łatwo i bezpiecznie umieścić na stole roboczym modułu z podstawą z płynem, a moduł z podstawą z płynem może być również używany do pomiaru natężenia przepływu.
1.2 Cechy
(1) Układ urządzenia jest rozsądny, estetyczny, przejrzysty i ma silną integralność.
(2) Posiada dobry system bezpieczeństwa.
(3) Posiada konstrukcję ramy ze stopu aluminium i jest lekki.
(4) Urządzenie może być używane do badania przepływu wokół holowanego korpusu i zjawiska przepływu w kanale otwartym.
2. Parametry techniczne
(1) Zasilanie: prąd zmienny jednofazowy 220°C ± 10%
(2) Podstawowy moduł do eksperymentów z płynami
Waga: 116 kg Wymiary: 1330 mm*830 mm*1250 mm
(3) Sprzęt laboratoryjny do wizualizacji przepływu w kanale, do dynamiki płynów
Waga: 34 kg Wymiary: 960 mm*780 mm*790 mm
(4) Temperatura otoczenia: 10°C～30°C
(5) Wilgotność względna: <75% (25°C)

3. Lista komponentów
3.1 Główny
Nr. Nazwa
1 Podstawowy moduł eksperymentu z płynami
2 Przewód przelewowy
3 Port zasilania wodą podstawowego modułu eksperymentu z płynami
4 Płyta przelewowa wylotu wody
5 Zbiornik na wodę eksperymentalną
6 Korpus wleczony
7 Prostownica przepływu
8 Dozownik środka kontrastowego
9 Zbiornik środka kontrastowego
10 Śruba regulacyjna
11 Rama z profilu aluminiowego
3.2 Podstawowy moduł do eksperymentów z płynami
Podstawowy moduł do eksperymentów z płynami zapewnia przede wszystkim podstawowy sprzęt do pojedynczego eksperymentu, w tym:
(1) Zaopatrzenie w wodę w obiegu zamkniętym;
(2) Określenie przepływu objętościowego;
(3) Umiejscowienie jednostek doświadczalnych na powierzchni roboczej modułu podstawowego;
(4) Gromadzenie wody powrotnej;
(5) Zamknięty obieg wody składa się ze zbiornika dolnego z wydajną pompą zanurzeniową oraz zbiornika pomiarowego umieszczonego powyżej, przy czym zbiornik pomiarowy wody powrotnej jest stopniowany dla większych i mniejszych przepływów objętościowych;
(6) Zlewki pomiarowe służą do pomiaru bardzo małych przepływów objętościowych;
(7) Przepływ objętościowy mierzy się za pomocą stopera;
(8) Górna powierzchnia robocza umożliwia łatwe i bezpieczne ustawienie różnych jednostek doświadczalnych.
Nr Nazwa
1 Przełącznik zasilania
2 Pokrętło sterujące
3 Kontrolka pracy
4 Zawór regulacji przepływu
5 Zawór bezpieczeństwa
6 Wskaźnik poziomu w zbiorniku dozującym
Struktura wewnętrzna Zbiornik magazynowy z pompą zanurzeniową
3.3 Elementy
Komponent 1: Zbiornik środka kontrastowego
Komponent 2: Regulacyjny zawór iglicowy
Komponent 3: Śruba z uchwytem śliwkowym
Komponent 4: Rura przelewowa
Komponent 5: Dozownik środka kontrastowego i rura dystrybucyjna
Komponent 6: Rura doprowadzająca wodę
Komponent 7: Śruba mocująca korpus holowniczy
Komponent 8: Szczelina
Komponent 9: Przelew wylotowy wody i śruba blokująca
Komponent 10: Korpus holowniczy
Komponent 11: Akcesoria
Zawiera: kubek miarowy, przewód zasilający, rurę doprowadzającą wodę, zacisk, stoper
4. Lista eksperymentów
Eksperyment 1 Wizualizacja przepływu w kanale, sprzęt laboratoryjny do dynamiki płynów, sprzęt dydaktyczny, eksperyment wprowadzający
Eksperyment 2 Wizualizacja przepływu wokół różnych ciał lub przegród
Eksperyment 3 Eksperyment z przepływem nadkrytycznym i podkrytycznym
Eksperyment 4 Wpływ różnych ciał lub przegród na prędkość lub natężenie przepływu cieczy
