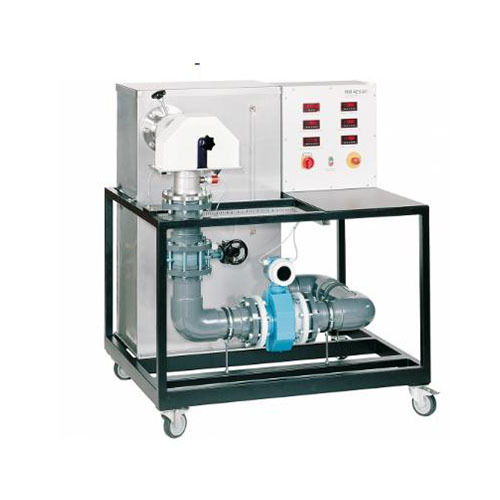

AFF067 Trener turbin Kaplana, sprzęt do szkoleń inżynieryjnych w zakresie płynów, sprzęt dydaktyczny, sprzęt do szkoleń zawodowych1. Opis
Turbiny wodne to maszyny przepływowe, które przetwarzają energię wody na energię mechaniczną. Najczęściej służą do napędzania generatorów w celu wytwarzania energii elektrycznej. Turbina Kaplana to turbina reakcyjna o przepływie osiowym. Charakteryzuje się wysoką prędkością obrotową i nadaje się do dużych przepływów wody oraz małych i średnich spadów. Turbina Kaplana jest stosowana jako „klasyczna” turbina wodna w elektrowniach przepływowych.
Urządzenie AFF067 pomaga badać charakterystyczne zachowanie prostej regulacji turbiny Kaplana podczas pracy. Urządzenie wyposażone jest w zamknięty obieg wody ze zbiornikiem, pompą zanurzeniową i przepustnicą do regulacji natężenia przepływu. Kąt natarcia wirnika, a tym samym moc wyjściowa turbiny, zmienia się poprzez regulację łopatek kierowniczych. Turbina jest obciążona niezużywającym się hamulcem wiroprądowym.
Prędkość obrotowa jest rejestrowana za pomocą indukcyjnego, bezkontaktowego czujnika położenia na wale turbiny. W celu określenia mocy turbiny, hamulec wiroprądowy jest wyposażony w czujnik siły do pomiaru momentu obrotowego. Ciśnienia na wlocie i wylocie turbiny
