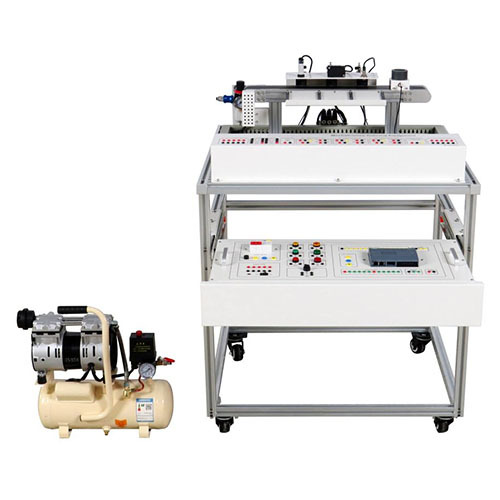

AFM035 Sprzęt do szkolenia mechatroniki Sprzęt edukacyjny dla trenerów mechatroniki Sprzęt do szkolenia zawodowego1. Wprowadzenie do produktu
1.1 Opis produktu
Sprzęt do nauki mechatroniki to urządzenie szkoleniowe przeznaczone do nauczania mechatroniki, automatyki, elektrotechniki i innych przedmiotów zawodowych. Urządzenie symuluje scenariusze sortowania przemysłowego, integruje sterowanie PLC, sterowanie pneumatyczne, detekcję czujników, przekładnię silnikową i inne technologie oraz wykorzystuje otwartą konstrukcję okablowania, aby umożliwić studentom wykonywanie połączeń obwodów, pisanie programów, debugowanie maszyn i rozwiązywanie problemów, a także rozwijanie wszechstronnych umiejętności inżynierskich.
1.2 Cechy produktu
(1) Kluczowe interfejsy elektryczne sprzętu do nauki mechatroniki (takie jak wejścia/wyjścia PLC, czujniki i zawory elektromagnetyczne) są wyposażone w listwy zaciskowe, aby sprostać potrzebom podstawowego okablowania i budowy złożonych systemów.
(2) Sprzęt i urządzenia do nauki mechatroniki są w pełni skonfigurowane i mogą być używane w połączeniu w celu uzupełnienia treści szkoleniowych z różnych przedmiotów.
(3) Sprzęt do nauki mechatroniki posiada dobry system zabezpieczeń.
(4) Sprzęt do nauki mechatroniki jest łatwy w transporcie. Sterownik PLC i inne moduły elektryczne są umieszczone w uchwycie szufladowym, co pozwala na ograniczenie zajmowanej przestrzeni i ułatwienie szkoleń w różnych miejscach i środowiskach.
(5) Sprzęt do szkoleń mechatronicznych może symulować rzeczywiste scenariusze, umożliwiając uczestnikom szkolenie w środowisku pracy zbliżonym do rzeczywistego.
(6) Sprzęt do szkoleń mechatronicznych może zapewniać systematyczne kursy szkoleniowe, obejmujące podstawową wiedzę, metody obsługi, konserwację i inne aspekty bezpieczeństwa.
(7) Sprzęt do szkoleń mechatronicznych integruje czujniki indukcyjności, fotoelektryczności, koloru i inne, aby umożliwić rozróżnianie materiałów metalowych od niemetalowych, czarnych i czerwonych.
2. Dane techniczne
2.1 Podstawowe parametry techniczne
Zasilanie robocze: Jednofazowe, trójprzewodowe, AC220 V/50 Hz
Temperatura otoczenia: -10°C～+40°C
Wilgotność otoczenia: <85%（25°C）
2.2 Parametry wyglądu urządzenia:
Wymiary: 800 mm*660 mm*1120 mm
Waga: 220 kg
3. Nazwy komponentów produktu i opis funkcji
3.1 Korpus urządzenia
Lp. Nazwa Ilość
1 Jednostka sortująca 1
2 Moduł sterujący 2
3 Sprężarka powietrza 1
3.2 Akcesoria urządzenia
Lp. Nazwa Ilość
1 Kabel sieciowy 1
2 Czerwony kabel bezpieczeństwa 1 m 2 mm 30
3 Czarny kabel bezpieczeństwa 1 m 2 mm 30
4 Zielony kabel bezpieczeństwa 1 m 2 mm 20
5 Żółty kabel bezpieczeństwa 1 m 2 mm 20
6 Blok materiałowy 9
7 Bezpiecznik 5 A 5
8 Żółty kabel bezpieczeństwa 1 m 4 mm 2
9 Niebieski kabel bezpieczeństwa 1 m 4 mm 2
10 Dwukolorowy kabel bezpieczeństwa 1 m 4 mm 2
11 Przewód powietrza 6 x 4 2
3.3 Część modułu sterowania urządzeniem
Lp. Nazwa Ilość
1 Główny zasilacz 1
2 Wyjście 24 V DC 1
3 Przycisk 3
4 Wskaźnik 3
5 Przełącznik 1
6 Wejście PLC 1
7 Analogowe wejście PLC 1
8 Transformator 1
9 Wyjście PLC 1
10 Analogowe wyjście PLC 1
11 Wyjście 24 V 1
Lp. Nazwa Ilość
1 Zasilacz DC 1
2 Przekaźnik pośredni 1
3 Silnik 1
4 Czarny moduł sortowania materiałów 1
5 Czerwony moduł sortowania materiałów 1
6 Metalowy moduł sortowania materiałów 1
7 Moduł wykrywania wlotu 1
4. Lista eksperymentów edukacyjnych z produktem
(1) Eksperyment z sortowaniem materiałów
