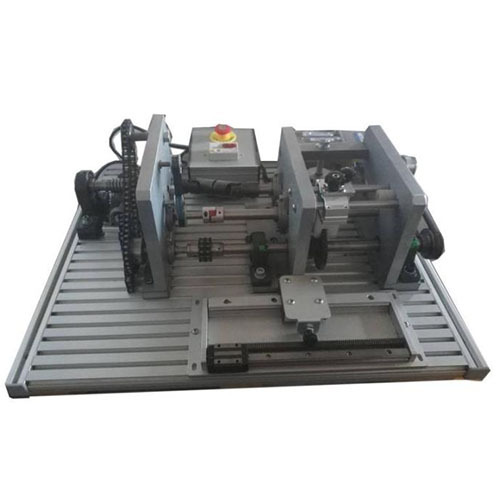

Dydaktyczny zestaw szkoleniowy z zakresu mechatroniki: systemy transmisji i transformacji ruchu

AFM005 Dydaktyczny zestaw szkoleniowy z zakresu mechatroniki: systemy transmisji i transformacji ruchu
1 Przegląd produktu
1.1 Ogólny opis
Dzięki realizacji programu szkoleniowego uczestnicy opanują zagadnienia związane z napędami łańcuchowymi, pasowymi i zębatymi, a także sprzęgłami oraz zmianą kierunku i prędkości przenoszenia ruchu w układach mechanicznych, zyskując jednocześnie głębsze zrozumienie zasad rządzących transmisją mechaniczną.
1.2 Cechy charakterystyczne
(1) Platforma szkoleniowa oparta jest na konstrukcji nośnej wykonanej z profili aluminiowych, na której poszczególne komponenty montowane są w układzie sekwencyjnym.
(2) Modułowa budowa oraz kompletny zestaw elementów transmisyjnych umożliwiają dowolne ich łączenie, co pozwala na realizację różnorodnych konfiguracji napędów mechanicznych.
2 Parametry techniczne
(1) Zasilanie wejściowe: układ jednofazowy trójprzewodowy, 220 V ±10%, 50 Hz
(2) Moc silnika: 60 W
(3) Wymiary: 720 mm × 480 mm × 270 mm
(4) Masa urządzenia: <30 kg
(5) Warunki pracy: temperatura otoczenia od -10°C do +40°C; wilgotność względna <85% (przy 25°C)

3 Budowa produktu
Platforma, silnik prądu przemiennego z przekładnią (60 W), pasek klinowy, koło pasowe, koło łańcuchowe, łańcuch, przekładnia stożkowa, koło ślimakowe, ślimak, sprzęgło, sprzęgło wałowe, przekładnia zębata walcowa
4 Zakres ćwiczeń
Ćwiczenie 1: Napęd łańcuchowy
Ćwiczenie 2: Napęd paskowy – przekładnia walcowa – przekładnia rowkowa
Ćwiczenie 3: Przekładnia paskowa – przekładnia walcowa – przekładnia ślimakowa – sprzęgło uniwersalne
Ćwiczenie 4: Napęd zębatkowy (listwa i zębnik)
