AFF170 Eksperyment Osborne'a Reynoldsa Inżynieria płynów Sprzęt szkoleniowy Sprzęt dydaktyczny Sprzęt do szkolenia zawodowego1. Wprowadzenie do sprzętu
Eksperyment Osborne'a Reynoldsa służy do zobrazowania przepływu laminarnego i turbulentnego. Podczas eksperymentu można obserwować przejście z przepływu laminarnego w turbulentny po osiągnięciu prędkości granicznej. Liczba Reynoldsa służy do oceny, czy przepływ jest laminarny, czy turbulentny.
AFF170 wyświetla linie prądu podczas przepływu laminarnego lub turbulentnego w kolorze za pomocą wstrzykiwanego środka kontrastowego (tuszu). Wyniki eksperymentu można wykorzystać do określenia krytycznej liczby Reynoldsa.

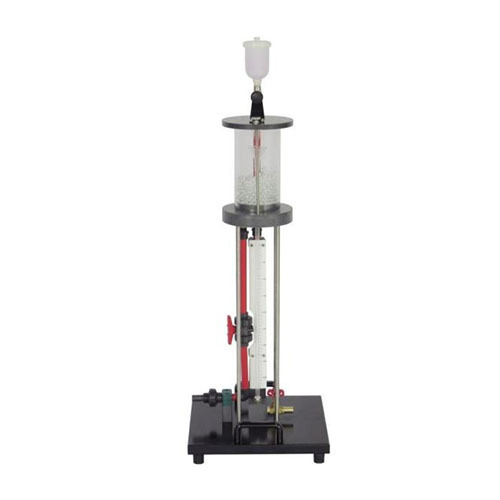

Stanowisko eksperymentalne składa się z przezroczystego odcinka rury, przez który przepływa woda, z wlotem zoptymalizowanym pod kątem przepływu. Zawory mogą służyć do regulacji przepływu w odcinkach rury. Tusz jest wstrzykiwany do płynącej wody. Warstwa szklanych kulek w zbiorniku zapewnia równomierny przepływ wody o niskiej turbulencji.
Stanowisko eksperymentalne można łatwo i bezpiecznie ustawić na powierzchni roboczej modułu podstawowego. Moduł dostarcza wodę i mierzy natężenie przepływu. Alternatywnie, stanowisko eksperymentalne można obsługiwać z laboratoryjnego źródła wody.
Charakterystyka
1. Wizualizacja przepływu laminarnego i turbulentnego za pomocą tuszu
2. Określenie krytycznej liczby Reynoldsa
3. Wizualizacja przepływu za pomocą technologii CFD
2. Dane techniczne
Zbiornik na wodę
•Pojemność: 2200 ml
Przekrój rury
•Długość: 675 mm
•Średnica wewnętrzna: 10 mm
Zbiornik na tusz
•Pojemność: ok. 250 ml
Długość x szerokość x wysokość: 400 x 400 x 1140 mm
Waga: ok. 16 kg
3. Elementy
Brak nazwy
1 wlot wody
2 zawór rury wlotowej wody
3 szklany koralik
4 zbiornik na wodę
5 butelka z tuszem
6 zawór iglicowy
7 płytka skali
8 przewód testowy
9 bramka
10 wylot spustowy
4. Lista eksperymentów
Eksperyment 1: Eksperyment z przepływem cieczy w mieszaninie
Eksperyment 2: Obserwacja eksperymentu z przepływem cieczy
