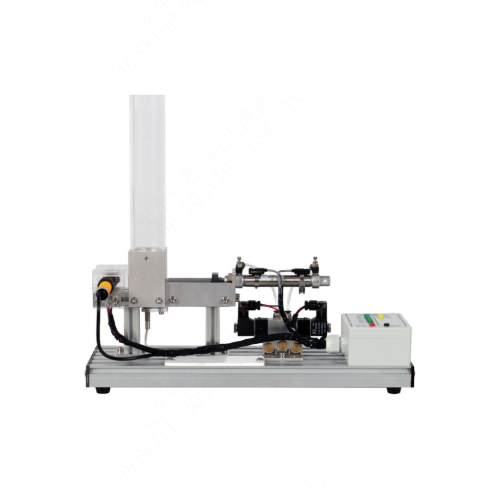

AFM055 Moduł szkoleniowy Identyfikacja i dystrybucja elementów Szkolenie techniczne w zakresie sprzętu zawodowego Modułowy system produktów 1. Wprowadzenie do produktu 1.1 Opis produktu Moduł identyfikacji i dystrybucji elementów AFM055 to urządzenie automatyzacyjne przeznaczone do praktyki dydaktycznej, odpowiednie dla studentów i nauczycieli, którzy chcą uczyć się i eksperymentować ze sterowaniem PLC, czujnikami, technologią pneumatyczną i zasadami konstrukcji mechanicznych. Symulując scenariusze automatyki przemysłowej, pomaga użytkownikom opanować podstawowe operacje i logikę programowania systemów identyfikacji, dystrybucji i sterowania materiałami. Urządzenie składa się z podajnika, siłownika pneumatycznego, systemu wykrywania czujników oraz interfejsu sterowania elektrycznego i realizuje automatyczne działanie za pośrednictwem zewnętrznego sterownika PLC i źródła powietrza. Podstawową funkcją jest: wykrywanie stanu bloku materiału za pomocą czujnika, sterowanie cylindrem w celu dociśnięcia bloku materiału do określonej pozycji oraz realizacja cyklicznego podawania i dystrybucji materiału. Urządzenie ma modułową konstrukcję i może być używane niezależnie lub w połączeniu z innymi modułami dydaktycznymi, nadając się do różnorodnych scenariuszy eksperymentalnych. 1.2 Cechy produktu 1. Przyjazny dla nauczyciela Przezroczysty podajnik intuicyjnie wyświetla proces ruchu materiału. Modułowa konstrukcja, łatwa w demontażu i montażu oraz do dalszego rozwoju. 2. Połączenie pneumatyki i elektryczności Miniaturowe siłowniki i elektrozawory służą do zademonstrowania zasady sterowania pneumatycznego. Zapewnia standardowy 2-milimetrowy interfejs bezpieczeństwa, kompatybilny z popularnymi sterownikami PLC. 3. Bezpieczny i niezawodny Zasilanie niskonapięciowe (24 V DC), zgodne z normami bezpieczeństwa obowiązującymi w nauczaniu. Podłoże ze stopu aluminium jest stabilne i trwałe, odpowiednie do eksperymentów o wysokiej częstotliwości. 2. Specyfikacja techniczna Podstawowe parametry techniczne Napięcie zasilania 24 V DC Ciśnienie źródła powietrza 0,4 MPa–0,6 MPa (wymagana zewnętrzna pompa powietrza) Parametry wyglądu urządzenia Wymiary 460 mm*240 mm*430 mm Waga ≤5 kg 3. Nazwy komponentów produktu i wprowadzenie do funkcji 3.1 Korpus główny produktu Nr Nazwa Ilość 1 Czujnik 2 2 Silos 1 3 Cylinder (z 2 przełącznikami magnetycznymi) 1 4 Zawór elektromagnetyczny 1 5 Skrzynka przyłączeniowa 1 3.2 Akcesoria produktu Nr Nazwa Ilość 1 25-żyłowy kabel sygnałowy 1 2 9-żyłowy blok 9 3 3 m przewodu powietrza 1 4 1 pendrive USB 1 5 2 mm kabel elektryczny bezpieczeństwa (zielony, 100 cm) 6 6 2 mm kabel elektryczny bezpieczeństwa (czarny, 100 cm) 1 7 2 mm kabel elektryczny bezpieczeństwa (czerwony, 100 cm) 1 8 2 mm kabel elektryczny bezpieczeństwa (żółty, 100 cm) 2 4. Lista eksperymentów edukacyjnych dotyczących produktu (1) Podstawowa obsługa i użytkowanie sprzętu
