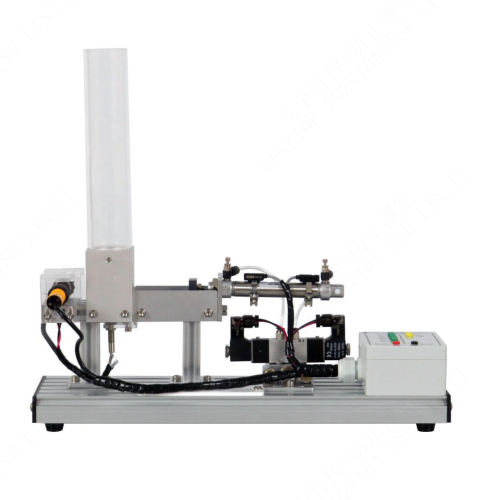

AFM056 Moduł szkoleniowy w zakresie dystrybucji części Sprzęt zawodowy Szkolenie techniczne System produktów modułowych 1. Wprowadzenie do produktu 1.1 Opis produktu Moduł dystrybucji elementów AFM056 to urządzenie automatyki przeznaczone do praktyki dydaktycznej. Jest odpowiedni dla studentów i nauczycieli, którzy chcą uczyć się i eksperymentować ze sterowaniem PLC, czujnikami, technologią pneumatyczną i zasadami konstrukcji mechanicznych. Symulując scenariusze automatyki przemysłowej, pomaga użytkownikom opanować podstawowe operacje i logikę programowania systemów identyfikacji, dystrybucji i sterowania materiałami. Urządzenie składa się z podajnika, siłownika pneumatycznego, systemu wykrywania czujników oraz interfejsu sterowania elektrycznego i realizuje automatyczne działanie za pośrednictwem zewnętrznego sterownika PLC i źródła powietrza. Podstawową funkcją jest wykrywanie stanu bloku materiału za pomocą czujnika, sterowanie cylindrem w celu dociśnięcia bloku materiału do określonej pozycji oraz realizacja cyklicznego podawania i dystrybucji materiału. Urządzenie ma modułową konstrukcję i może być używane niezależnie lub w połączeniu z innymi modułami dydaktycznymi, aby dostosować się do różnorodnych scenariuszy eksperymentalnych. 1.2 Cechy produktu 1. Przyjazny dla nauczyciela Przezroczysta konstrukcja podajnika intuicyjnie wyświetla proces ruchu materiału. Modułowa konstrukcja, łatwa w demontażu i montażu oraz do późniejszego rozwoju. 2. Połączenie pneumatyki i elektryczności Miniaturowe siłowniki i elektrozawory służą do zademonstrowania zasady sterowania pneumatycznego. Zapewnia standardowy 2-milimetrowy interfejs bezpieczeństwa, kompatybilny z popularnymi sterownikami PLC. 3. Bezpieczny i niezawodny Zasilanie niskonapięciowe (DC24 V) spełnia standardy bezpieczeństwa obowiązujące w nauczaniu. Podłoże ze stopu aluminium jest stabilne i trwałe, dzięki czemu spełnia wymagania eksperymentów o wysokiej częstotliwości. 2. Specyfikacja techniczna Podstawowe parametry techniczne Napięcie zasilania 24 V DC Ciśnienie źródła powietrza 0,4 MPa–0,6 MPa (wymagana zewnętrzna pompa powietrza) Parametry wyglądu urządzenia Wymiary 460 mm*240 mm*430 mm Waga ≤5 kg 3. Nazwy komponentów produktu i wprowadzenie do funkcji 3.1 Korpus główny produktu Nr Nazwa Ilość 1 Czujnik 2 2 Silos 1 3 Cylinder (z 2 przełącznikami magnetycznymi) 1 4 Zawór elektromagnetyczny 1 5 Skrzynka przyłączeniowa 1 3.2 Akcesoria produktu Nr Nazwa Ilość 1 25-żyłowy kabel sygnałowy 1 2 9-żyłowy blok 9 3 3 m przewodu powietrznego 1 4 1 dysk U 1 5 2 mm kabel elektryczny bezpieczeństwa (zielony, 100 cm) 6 6 2 mm kabel elektryczny bezpieczeństwa (czarny, 100 cm) 1 7 2 mm kabel elektryczny bezpieczeństwa (czerwony, 100 cm) 1 8 2 mm kabel elektryczny bezpieczeństwa (żółty, 100 cm) 2 4. Lista eksperymentów edukacyjnych dotyczących produktu (1) Podstawowa obsługa i użytkowanie sprzętu
