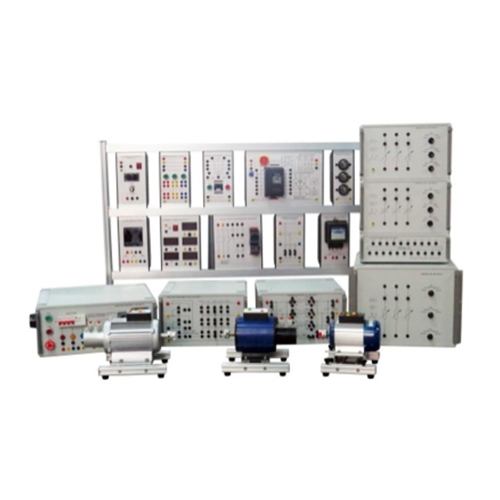

AFE4001 System eksperymentalny do przesyłu i dystrybucji mocy Sprzęt laboratoryjny do urządzeń elektrycznych Sprzęt edukacyjny Sprzęt dydaktyczny
1. Opis produktu
1.1 Opis
Za pomocą zestawu szkoleniowego do przesyłu i dystrybucji energii elektrycznej można zmontować kompletny system przesyłu i dystrybucji energii elektrycznej. Od transformatorów z przełącznikami zaczepów, przez wyłączniki mocy, po modele linii przesyłowych 415 V, w tym zakończenia linii z impedancją udarową. Zestaw umożliwia przeprowadzenie różnych eksperymentów w systemie przesyłowym i dystrybucyjnym, w tym pracy bez obciążenia obciążeń naturalnych, zwarć asymetrycznych i asymetrycznych, kompensacji równoległej i szeregowej linii przesyłowych oraz połączeń w punkcie neutralnym. Zestaw nadaje się do nauczania i oceny umiejętności w pokrewnych kierunkach w wyższych szkołach zawodowych, szkołach policealnych, średnich szkołach zawodowych i technikach.
1.2 Cechy
(1) Platforma szkoleniowa wykorzystuje konstrukcję z profili aluminiowych i blachy, o precyzyjnej strukturze, łatwą w użyciu i odporną na uszkodzenia.
(2) Konfiguracja obwodu eksperymentalnego i urządzenia jest kompletna, a treść szkolenia z różnych kursów jest ukończona.
2. Parametry wydajności
(1) Moc wejściowa; AC380V ±5%
(2) Wymiary: 1510 mm × 400 mm × 950 mm
(3) Waga: <150 kg
(4) Warunki pracy: temperatura otoczenia -10℃ ～ +40℃, wilgotność względna ＜85% (25℃)

3. Skład urządzenia
Transformator trójfazowy TL415KV
(2) Model linii przesyłowej 415 V
Jednostka falownika
Zasilanie trójfazowe
Skrzynka obciążenia rezystancyjnego
Obciążenie indukcyjne
Moduł stycznika mocy
Kompensacja doziemna
Obciążenie pojemnościowe
Kondensator linii przesyłowej TL 415 KV
Regulator napięcia wzbudzenia
Stycznik trójfazowy z przekaźnikiem przeciążeniowym
Trójfazowy licznik energii
Licznik watogodzin
Analogowa tablica rozdzielcza
Woltomierz prądu przemiennego i miernik prądu przemiennego
Moduł żarówki obciążenia
Trójfazowy silnik asynchroniczny klatkowy
Trójfazowy generator synchroniczny
Jednofazowy generator synchroniczny
Mostek elektryczny
Przewód elektryczny
4. Lista eksperymentów
(1) Obciążenie symetryczne i asymetryczne
(2) Sterowanie napięciem i częstotliwością za pomocą jednostki falownika
(3) Charakterystyka transformatora zasilacz
(4) Układ RL w linii przesyłowej
(5) Układ RC w linii przesyłowej
(6) Układ RLC w linii przesyłowej
(7) Kompensacja doziemienia i jej charakterystyka
(8) Regulator napięcia wzbudzenia z silnikiem-generatorem
(9) Charakterystyka napięcia generatora
(10) Pomiar mocy każdej linii
