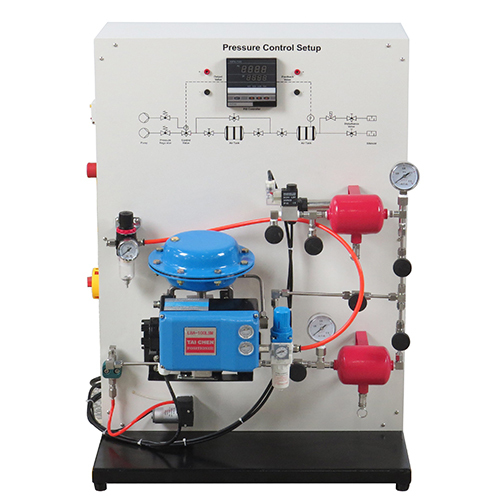

AFM042P Konfiguracja kontroli ciśnienia Laboratorium edukacyjne Sprzęt szkolny Sprzęt dydaktyczny Kontrola procesów 1. Wprowadzenie do produktu 1.1 Opis produktu Sterownik do sterowania ciśnieniem to specjalistyczny sprzęt do ćwiczeń eksperymentalnych w inżynierii sterowania, służący do nauki i debugowania procesów sterowania ciśnieniem. Sprzęt wykorzystuje standardowe komponenty przemysłowe, w tym podwójne zbiorniki ciśnieniowe, czujniki ciśnienia, pneumatyczne zawory regulacyjne, pompy membranowe i regulatory PID. Umożliwia on realizację eksperymentów z systemami sterowania ciśnieniem pierwszego i drugiego rzędu, obsługując tryby sterowania P/PI/PID/włącz/wyłącz. Urządzenie jest wyposażone w profesjonalne oprogramowanie do akwizycji danych, analizy i zdalnego eksperymentowania, odpowiednie do nauki zasad sterowania, debugowania systemów i weryfikacji sterowania procesami. 1.2 Cechy produktu 1. Standardowe komponenty klasy przemysłowej, intuicyjna struktura, przejrzyście demonstrująca cały proces sterowania ciśnieniem w pętli zamkniętej. 2. Obsługuje eksperymenty zarówno z systemami sterowania pojedynczego zbiornika pierwszego rzędu, jak i z podwójnym zbiornikiem drugiego rzędu. 3. Regulator można skonfigurować do pracy w trybach sterowania P/PI/PID/włącz/wyłącz, aby spełnić potrzeby nauczania różnych algorytmów. 4. Podwójny monitoring z czujnikami elektronicznymi i manometrami tarczowymi, zapewniający dokładne wartości i intuicyjną obserwację. 5. Wyposażony w analogowe wyjście sygnału i akwizycję danych USB, umożliwiającą podłączenie do komputera w celu rejestrowania i analizy. 6. Profesjonalne oprogramowanie wspomagające, umożliwiające lokalne/zdalne eksperymenty, monitorowanie wielogniazdowe i symulację. 7. Kompaktowy rozmiar, solidna konstrukcja i łatwa obsługa, odpowiednie do nauczania i szkoleń laboratoryjnych. 8. Szeroka kompatybilność napięciowa, opcjonalnie UL/CSA, odpowiednia do użytku w różnych regionach. 2. Specyfikacja techniczna 2.1 Podstawowe parametry techniczne Zasilanie robocze: Jednofazowe, trójprzewodowe AC220 V, 50 Hz 2.2 Parametry zewnętrzne urządzenia Wymiary: 600 mm x 450 mm x 340 mm Waga: ≤20 kg 3. Wprowadzenie do produktu 3.1 Główna część produktu Numer Nazwa Ilość 1 Wyłącznik automatyczny 1 2 Wyłącznik awaryjny 1 3 Wyłącznik zasilania 1 4 Port sieci komunikacyjnej 1 5 Punkt pomiaru sygnału wejściowego analogowego 1 6 Regulator PID 1 7 Punkt pomiaru sygnału wyjściowego analogowego 1 8 Zawór elektromagnetyczny 1 9 Otwór wylotowy 2 10 Manometr mechaniczny 1 11 Zawór pneumatyczny 1 12 Butla gazowa 1 13 Pneumatyczny zawór proporcjonalny 1 14 Pojedyncze urządzenie 1 15 Pompa powietrza 1 3.2 Akcesoria do produktu Numer Nazwa Ilość 1 Multimetr 1 2 Kabel sieciowy 1 3 Pamięć flash USB 1 4 USB do 485 1 5 4 mm kabel połączeniowy bezpieczeństwa elektrycznego (czerwony) 1 6 4 mm kabel połączeniowy bezpieczeństwa elektrycznego (czarny) 1 7 Zaciski krokodylkowe (czerwone) 1 8 Zaciski krokodylkowe (czarne) 1 4 Lista eksperymentów edukacyjnych dotyczących produktu (1) Eksperyment z podstawową obsługą układu regulacji ciśnienia (2) Eksperyment z regulacją ciśnienia PID w trybie automatycznym
