1. Wprowadzenie do sprzętu
1.1 Przegląd
W różnych bieżących projektach dokładny pomiar ciśnienia jest kluczowy dla prawidłowego przeprowadzenia projektu. Dlatego pomiar ciśnienia staje się coraz ważniejszy. Do pomiaru dokładnych wartości ciśnienia niezbędne są profesjonalne przyrządy pomiarowe.

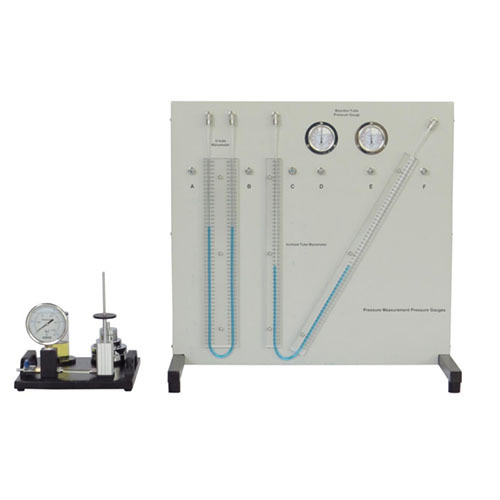

Manometr AFF183 posiada trzy manometry: manometr różnicowy z rurką w kształcie litery U, manometr różnicowy z rurką pochyloną oraz manometr różnicowy z rurką Bourdona. W eksperymencie plastikowa strzykawka służy do generowania ciśnienia w zakresie milibarów i wyświetlania go na manometrze. Urządzenie doświadczalne jest wyposażone w dwa manometry z rurką Bourdona do pomiaru ciśnienia dodatniego i ujemnego. Manometr z rurką w kształcie litery U, manometr z rurką pochyloną i manometr z rurką Bourdona jednostki doświadczalnej mogą być używane w połączeniu z rurami. Urządzenie kalibracyjne może wykorzystywać manometr z obciążonym tłokiem do kalibracji dodatkowych manometrów z rurką Bourdona.
1.2 Cechy
(1) Urządzenie do pomiaru ciśnienia jest w pełni funkcjonalne, kompaktowe i łatwe w transporcie. Nie ma ograniczeń co do wielkości stanowiska eksperymentalnego.
(2) Urządzenie do pomiaru ciśnienia może nie tylko mierzyć różnicę ciśnień, ale także służyć do jej kalibracji.
(3) Urządzenie wykorzystuje przyjazne dla środowiska i odporne na korozję materiały, co zapewnia jego długą żywotność.
(4) Urządzenie do pomiaru ciśnienia oferuje różnorodne przyrządy pomiarowe, które można wykorzystać w eksperymentach z różnymi metodami pomiarowymi.
2. Parametry techniczne
Wymiary: 0,64 m x 0,86 m x 0,46 m
Waga: 40 kg
Warunki pracy: Temperatura otoczenia -10°C ～ +40°C; Wilgotność względna <85% (25°C)

3. Lista komponentów i szczegółowy opis
3.1 Część główna
Nr Nazwa
1 Manometr różnicowy z rurką w kształcie litery U
2 Manometr różnicowy z rurką Bourdona
3 Manometr różnicowy z rurką pochyłą
4 Urządzenie do kalibracji różnicy ciśnień w rurce Bourdona
5 Waga
3.2 Lista konfiguracji sprzętu
Nr Nazwa Ilość
Element 1 Manometr różnicowy z rurką w kształcie litery U 1
Element 2 Manometr różnicowy z rurką Bourdona 2
Element 3 Manometr różnicowy z rurką pochyłą 1
Element 4 Urządzenie do kalibracji różnicy ciśnień w rurce Bourdona 1
3.3 Akcesoria
Nr Nazwa Ilość
1 Strzykawka 1
2 Tusz na bazie wody 1
3 Podłączenie przewodu powietrza 1
4 Waga 5
4. Lista eksperymentów
Eksperyment 1 demonstruje eksperyment bezpośredniego pomiaru wartości ciśnienia za pomocą manometru różnicowego z rurką w kształcie litery U.
Eksperyment 2 demonstruje eksperyment bezpośredniego pomiaru wartości ciśnienia za pomocą manometru różnicowego z rurką pochyloną.
Eksperyment 3 demonstruje eksperyment pośredniego pomiaru wartości ciśnienia za pomocą manometru różnicowego z rurką Bourdona i porównania jej z wartością uzyskaną za pomocą urządzenia do pomiaru bezpośredniego.
Eksperyment 4 demonstruje eksperyment kalibracji za pomocą urządzenia kalibracyjnego z rurką Bourdona.
