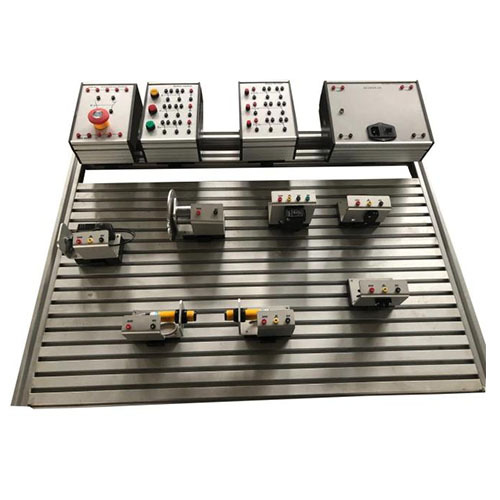

AFM001 Trener czujników Trener mechatroniki Sprzęt dydaktyczny Sprzęt dydaktyczny
1. Przegląd produktu
1.1 Przegląd
To urządzenie szkoleniowe to innowacyjny i otwarty system, który nadaje się do szerokiego zakresu zastosowań, jest elastyczny, modułowy i w pełni wykorzystuje komponenty czujników stosowane w produkcji przemysłowej. Może być używane w szkołach. W trakcie szkolenia zrozumiesz i zrozumiesz rzeczywistą sytuację testowania i kontroli w nowoczesnej produkcji. Ucząc się, realnie montując i rozwijając projekt, opanowując technologię aplikacji wszystkich aspektów technologii czujników, będziesz mógł samodzielnie identyfikować problemy, rozwiązywać je i zdobywać więcej praktycznych umiejętności. Wiedza, otwieranie myślenia, doskonalenie umiejętności praktycznych i zdolności, rozwijanie odpowiedniej wiedzy i umiejętności uczniów, nadaje się do oceny umiejętności zawodowych i szkolenia zawodowego w szkołach wyższych, średnich i średnich oraz szkołach technicznych. Ten system szkoleniowy jest przeznaczony nie tylko dla uczniów szkół, ale także dla personelu technicznego z branży elektrotechniki przemysłowej, mechatroniki, instalacji urządzeń mechanicznych i elektrycznych, energetyki i elektroniki, automatyki, technologii regulacji i sterowania, produkcji mechanicznej i szkoleń inżynierów elektryków, inżynierów elektryków w zakresie procesów i zarządzania procesami itp.
1.2 Cechy
(1) Platforma szkoleniowo-operacyjna zbudowana jest z podłoża ze stopu aluminium. Spód platformy szkoleniowej posiada cztery podnóżki, które można elastycznie przesuwać. Na podłożu umieszczone są różne moduły czujników, co jest wygodne w użyciu i odporne na uszkodzenia.
(2) Asortyment czujników jest kompletny i można go łączyć na różne sposoby.
(3) Cała konstrukcja jest otwarta i demontowalna, co umożliwia łatwą wymianę, a zawartość modułów jest ustalana zgodnie z zasadą funkcjonalnej i zintegrowanej funkcji uczenia się, dzięki czemu wymagane moduły można wygodnie wybierać podczas zajęć lub zawodów.
(4) Urządzenie do szkolenia i oceny jest elementem niskonapięciowym i jest bezpieczne w użyciu.
2. Parametry wydajnościowe
(1) Zasilanie: jednofazowe, trójprzewodowe 220 V ± 10%, 50 Hz
(2) Wymiary: 1320 mm × 650 mm × 1680 mm
(3) Moc maszyny: <1,5 kVA
(4) Waga: <100 kg
(5) Warunki pracy: temperatura otoczenia -10°C ~ +40°C, wilgotność względna <85% (25°C)

3. Skład produktu
3.1 Wielofunkcyjny moduł wiszący
Wiszący moduł z przyciskiem zatrzymania awaryjnego
Przycisk zatrzymania awaryjnego jest podłączony do zacisku zasilania 24 V, a jego styk normalnie otwarty i normalnie zamknięty jest wyprowadzony.
Moduł wiszący na przyciski
Element wiszący na przyciski jest wyposażony w trzy podświetlane przyciski w kolorze żółtym, zielonym i czerwonym, a punkty normalnie otwarte i normalnie zamknięte każdego przycisku są wyprowadzone przez zaciski.
Moduł przekaźnikowy
Element wiszący na przekaźniki jest wyposażony w trzy przekaźniki. Cewka przekaźnika posiada lampkę kontrolną wskazującą stan przekaźnika. Pozycje normalnie otwarte i normalnie zamknięte każdego przekaźnika i cewki są wyprowadzone przez zacisk.
Moduł zasilania DC0-24 V
Wejście modułu zasilającego to napięcie przemienne 220 V, sterowane przełącznikiem, a wyjście modułu zasilającego to regulowany zasilacz DC 0-24 V. Stabilizowany zasilacz DC ma prąd znamionowy 4 A i jest zabezpieczony bezpiecznikiem. Moduł świetlny wiszący
Skrzynka kontrolna posiada wskaźnik prądu 100 mA i wskaźnik prądu 20 mA. Oraz zestaw modułów przekaźnikowych.
4. Możliwość uzupełnienia treści szkolenia
4.1 Charakterystyka przełączania różnych typów czujników
1) Charakterystyka przełączania czujników indukcyjnych
2) Charakterystyka przełączania czujników pojemnościowych
3) Charakterystyka przełączania czujników fotoelektrycznych
4.2 Eksperymenty z indukcją różnych czujników na różnych obiektach
1) Eksperyment z testem odległości indukcyjnej różnych czujników na różnych obiektach
2) Eksperyment z odległością wykrywania różnych czujników dla obiektów o różnej grubości
3) Reakcja różnych czujników na różne powierzchnie
4.3 Test użycia czujnika koloru
4.4 Test użycia przełącznika położenia
