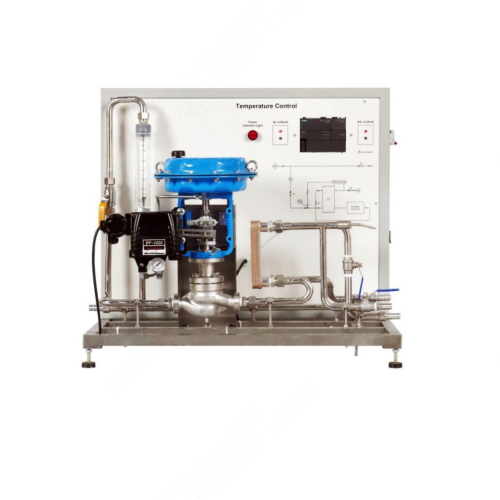

AFM030P Trener kontroli temperatury Szkolenie dydaktyczne Szkolenia laboratoryjne Szkolenia Trener kontroli procesów 1. Wprowadzenie do produktu 1.1 Opis produktu Regulator temperatury AFM030P to wysokowydajne urządzenie do sterowania przepływem cieczy, zaprojektowane w oparciu o koncepcję nowoczesnego sterowania przemysłowego. Produkt ten integruje zaawansowaną technologię automatyki, precyzyjny system detekcji czujników i niezawodny siłownik, a także umożliwia precyzyjną regulację i zarządzanie temperaturą cieczy dzięki wysoce inteligentnemu algorytmowi sterowania. Jako specjalistyczne urządzenie opracowane do celów dydaktycznych i badań naukowych, produkt ten charakteryzuje się modułową konstrukcją, a każda jednostka funkcjonalna jest starannie dopasowana i zoptymalizowana, aby zapewnić stabilność i niezawodność działania systemu. Pod względem konfiguracji sprzętowej, produkt ten wykorzystuje komponenty sterujące klasy przemysłowej i wysokiej jakości materiały, w tym kluczowe komponenty, takie jak programowalny sterownik Siemens, precyzyjny czujnik i odporny na korozję siłownik. Wszystkie te kluczowe komponenty pochodzą od renomowanych międzynarodowych dostawców, zapewniając doskonałą wydajność i długą żywotność. Urządzenie wykorzystuje standardową, przemysłową konstrukcję obudowy, o zwartej i rozsądnej konstrukcji oraz prostym i eleganckim wyglądzie. Panel przedni urządzenia jest podzielony na funkcjonalne przegrody. Lewa strona to obszar wskaźnika stanu, wyposażony w diodę LED o wysokiej jasności, która wyróżnia się przyciągającym wzrok czerwonym podświetleniem, zapewniającym czytelny status pracy. Centralna część to obszar interfejsu sygnałowego, wyposażony w analogowe zaciski wejściowe i wyjściowe, zgodne ze standardami przemysłowymi. Wszystkie porty okablowania są pozłacane, aby zapewnić niezawodność i stabilność transmisji sygnału. Prawa strona to obszar obsługi siłownika, który integruje pneumatyczny zawór sterujący ze stali nierdzewnej i pasujący do niego pozycjoner zaworu. Powierzchnia korpusu zaworu została specjalnie obrobiona i charakteryzuje się dobrą odpornością na korozję. 1.2 Cechy produktu 1. Zastosowano adaptacyjny algorytm PID do dynamicznej regulacji parametrów sterowania i precyzyjnej regulacji temperatury. 2. Obsługuje ręczne/automatyczne przełączanie bez zakłóceń, aby sprostać różnym potrzebom eksperymentalnym. 3. Zawór pneumatyczny ze stali nierdzewnej + precyzyjny czujnik, odporny na korozję i o długiej żywotności. 4. Zewnętrzny ekran dotykowy wyświetla parametry takie jak temperatura, ciśnienie, stopień otwarcia zaworu w czasie rzeczywistym i umożliwia rejestrację danych historycznych. 5. Wyłącznik zabezpieczający przed upływami prądu automatycznie odcina zasilanie w przypadku przeciążenia lub zwarcia. 6. Zabezpieczenie przed niskim ciśnieniem gazu (zamyka zawór przy ciśnieniu <0,2 bara), aby zapobiec nieprawidłowemu działaniu. 2. Specyfikacja techniczna 2.1 Podstawowe parametry techniczne Zasilanie robocze: prąd zmienny jednofazowy, trójprzewodowy, 220 V 2.2 Parametry wyglądu urządzenia Wymiary: 850 mm*600 mm*765 mm Waga: ≤150 kg 3. Opis produktu 3.1 Główna część produktu Nr. Nazwa Ilość 1 Wlot wody (PI2) 1 2 Elektryczny zawór proporcjonalny 1 3 Zawór (V1) 1 4 Przepływomierz (FI2) 1 5 Wskaźnik zasilania 1 6 Zacisk wejścia analogowego 1 7 Moduł PLC 1 8 Zacisk wyjścia analogowego 1 9 Wymiennik ciepła 1 10 Czujnik temperatury (T2) 1 11 Zawór (V2) 1 12 Zawór (V4) 1 13 Wlot ciepłej wody 1 14 Wylot zimnej wody 1 3.2 Produkt akcesoria Nr. Nazwa Ilość 1 Rura wodna 1 2 Przewód zasilający 1 3 Przewód zasilający 1 4 Przewód sieciowy 1 5 2 mm przewód elektryczny bezpieczeństwa 2 6 Zacisk rurowy 8 4. Wprowadzenie do interfejsu ekranu dotykowego 1 Wartość wyjściowa zaworu proporcjonalnego 2 Wartość zaworu proporcjonalnego w czasie rzeczywistym 3 Ustawienie otwarcia i zamknięcia zaworu proporcjonalnego 4 Następna strona 1 Ręczne ustawienie stopnia otwarcia i zamknięcia zaworu proporcjonalnego 2 Przełącznik PID 1 Wartość zadana PID 2 Rzeczywista wartość PID 3 Procent wyjścia Trzy grupy parametrów PID 5. Lista eksperymentów edukacyjnych dotyczących produktu (1) Eksperyment z regulacją temperatury oparty na sterowaniu PID
