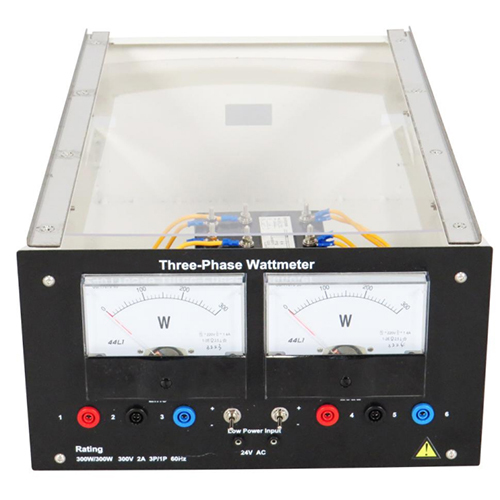

AF295E Trójfazowy watomierz – wyposażenie laboratorium elektrycznego, sprzęt dydaktyczny, wyposażenie do szkoleń zawodowych.I. Przegląd produktu
1.1 Ogólne informacje
Moduł trójfazowego watomierza zawiera dwa niezależne watomierze, każdy wyposażony w przełącznik polaryzacji. Jego konstrukcja elektroniczna wykorzystuje czujniki napięcia i prądu do próbkowania napięcia i prądu w linii.
Obwody napięciowe i prądowe są połączone wewnętrznie, dzięki czemu studenci muszą jedynie podłączyć zaciski „linia” i „obciążenie” modułu. Trójfazowa moc czynna jest sumą algebraiczną wskazań dwóch mierników. Używane niezależnie, każdy miernik wskaże moc czynną w obwodzie jednofazowym.
1.2 Cechy
Trójfazowy watomierz nadaje się do wszystkich obwodów trójfazowych, w tym systemów połączonych w gwiazdę i trójkąt, a także do warunków obciążenia zrównoważonego i niezrównoważonego.
II. Parametry wydajności
2.1 Parametry techniczne
Parametry zasilania: 300W/300W 300V 2A 3P/1P 60Hz
2.2 Wymiary i waga
Wymiary: 460 mm x 290 mm x 265 mm
Waga: <10 kg
III. Lista komponentów i szczegółowy opis
3.1 Część główna
Numer Nazwa
1 Trójfazowy watomierz
2 Port wejściowy
3 Port wyjściowy
4 Port wejściowy 24V
5 Przełącznik kierunku obrotów
IV. Lista eksperymentów
Eksperyment 1 Pomiar mocy obciążenia
