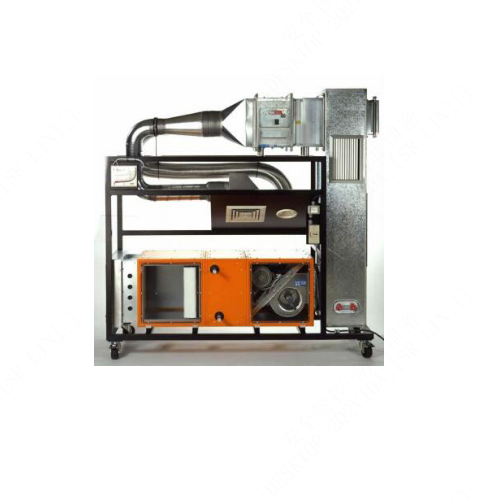

AFT014 Model demonstracyjny systemu wentylacyjnego Sprzęt laboratoryjny do ćwiczeń termicznych1. Cele edukacyjne / Eksperymenty
projektowanie i działanie systemu wentylacyjnego
pomiary ciśnienia w kanale wentylacyjnym
określanie mocy napędu elektrycznego wentylatora
określanie natężenia przepływu
projektowanie i działanie takich elementów jak
2. Specyfikacja
[1] działanie systemu wentylacji
[2] wszystkie komponenty z zakresu techniki wentylacyjnej, niektóre z okienkami wziernymi
[3] kratka ochronna i regulowana przepustnica wielopłaszczyznowa na wlocie powietrza
[4] filtr oczyszczający powietrze
[5] wymiennik ciepła do ogrzewania/chłodzenia powietrza
[6] wentylator promieniowy z napędem pasowym
[7] 2 łączniki izolacji akustycznej
[8] różne wyloty powietrza do rozprowadzania powietrza w pomieszczeniu: zawór talerzowy, wywietrznik sufitowy i kratka wentylacyjna z regulacją przepływu
[9] pokrywa inspekcyjna do celów inspekcyjnych
[10] klapa przeciwpożarowa zapobiegająca przedostawaniu się ognia i dymu do kanału wentylacyjnego
[11] kanał wentylacyjny z przyłączami do pomiaru ciśnienia
[12] pomiar ciśnienia za pomocą manometru z rurką pochyłą
[13] pomiar prądu w celu określenia poboru mocy przez wentylator
[14] określenie przepływu za pomocą różnicy ciśnień
